Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | De aço | Gênero: | Fêmea |
|---|---|---|---|
| Nome do produto: | 2.92mm, tipo K, SMK. | Palavras-chave: | 2 furos flangeiam conector do painel |
| Ponto: | Conector da onda de milímetro | Apresentação: | Passivated |
| Aplicação: | RF | Isolador: | PTFE |
| Destacar: | K2.92 Conector RF de flange de 2 furos,Conector RF por cabo CXN3506/MF108A,Conector RF feminino de latão de ângulo reto |
||

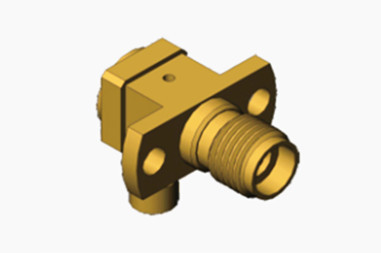

K2.92 Conector RF de flange feminino de latão com ângulo reto para cabo CXN3506/MF108A
O tipo K, também conhecido como conector tipo 2.92, é uma série de conectores de onda milimétrica com frequência de até 40 GHz.Produtos da série 5 e adota uma interface de arO conector do tipo K apresenta um tamanho pequeno, um peso leve, uma alta frequência de utilização e uma ligação fiável.

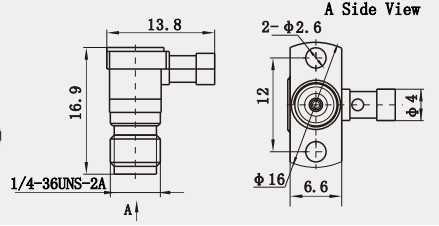

Esboço Desenho:
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50 Ω |
| Faixa de frequência | DC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Outros conectores RF de 2,92 mm, macho, fêmea
|
Número da parte
|
Descrição
|
|
K-KFD29
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD87G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD42
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD61G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
1.
2.
3.
4.
Características:
1Características elétricas:
- A impedância característica é de 50Ω, adequada para uma variedade de aplicações de RF.
- A gama de frequências é ampla, de CC a 40 GHz, satisfazendo as necessidades de aplicações de alta frequência.
- O rácio de ondas estacionárias de baixa tensão (VSWR), inferior a 1,15 a 40 GHz, garante uma transmissão eficiente do sinal.
2Características mecânicas:
- Resistência a altas temperaturas, pode suportar temperaturas de -55°C a +165°C.
- Força de separação baixa e força de engajamento, fácil de operar e conexão confiável.
- Forte durabilidade, pode suportar 500 ciclos de uso.
3Compatibilidade e Intercâmbio:
- Compatível com SMA, 3,5 mm e outros conectores, facilitando a interconexão entre diferentes sistemas.
- Pode ser ligado de forma intercambiável com conectores SMA e 3,5 mm, melhorando a universalidade e a flexibilidade do equipamento.
Aplicação:
1Instrumentos de ensaio: nos instrumentos de ensaio, são utilizados conectores K2.92 para ligar equipamento de ensaio e equipamento testado, garantindo a precisão e a fiabilidade dos resultados dos ensaios.
2Aeroespacial: os conectores K2.92 são amplamente utilizados no campo aeroespacial para conectar vários dispositivos eletrônicos de aviação, garantindo o funcionamento normal e a segurança dos equipamentos.
3Comunicação sem fio: devido à sua gama de frequências elevada e características de baixa perda de inserção, o conector K2.92 é utilizado em sistemas de comunicação sem fio para ligar transmissores e receptores,Melhoria da eficiência da transmissão do sinal.
