Detalhes do produto:
Condições de Pagamento e Envio:
|
| Material: | Aço inoxidável | Gênero: | Homem |
|---|---|---|---|
| Nome do produto: | 2.92mm, tipo K, SMK. | Palavras-chave: | Conector recto |
| Ponto: | Conector da onda de milímetro | Apresentação: | Passivated |
| Aplicação: | RF | Isolador: | PTFE |
| Destacar: | K2.92 Conector RF masculino de aço inoxidável,CXN3506/MF108A |
||

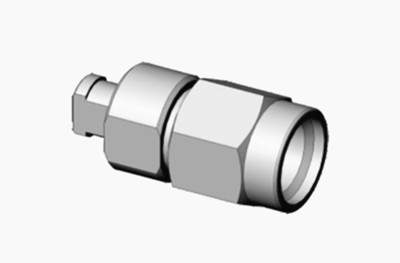

K2.92 Conector RF masculino de aço inoxidável para conector de cabo CXN3506/MF108A
O tipo K, também conhecido como conector tipo 2.92, é uma série de conectores de onda milimétrica com frequência de até 40 GHz.Produtos da série 5 através de uma interface de arEste conector apresenta um tamanho compacto, design leve, utilização de alta frequência e capacidades de ligação confiáveis.

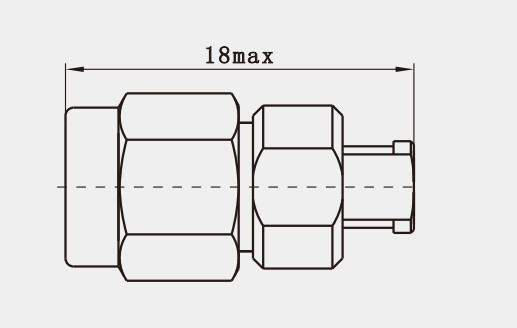

Esboço Desenho:
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50 Ω |
| Faixa de frequência | DC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Outros conectores RF de 2,92 mm, macho, fêmea
|
Número da parte
|
Descrição
|
|
K-KFD29
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD87G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD42
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD61G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
1.
2.
3.
4.
Características:
1Alta frequência de funcionamento: o conector coaxial de 2,92 mm opera a frequências de até 40 GHz.Isto torna-o altamente adequado para aplicações de ondas milimétricas e atende às exigências das tecnologias de RF modernas.
2Baixa VSWR e perda de inserção: incorporando as vantagens das linhas de transmissão dielétricas de ar, o conector de 2,92 mm apresenta baixa taxa de onda de tensão (VSWR) e perda de inserção mínima.Isto resulta numa perda de energia reduzida durante a transmissão do sinal, preservando a integridade do sinal.
Aplicação:
1O conector coaxial de radiofrequência de aço inoxidável 2,92 tem uma ampla gama de aplicações em vários campos, demonstrando a sua versatilidade e importância na tecnologia moderna.Aqui estão algumas das principais áreas de aplicação:
2Telecomunicações: O conector de 2,92 mm é amplamente utilizado em comunicações sem fio, comunicações por satélite e sistemas de transmissão de dados de alta velocidade.O seu desempenho de alta frequência torna-o ideal para tecnologias emergentes como as redes 5G e 6G.
3Sistemas de radar: nos sistemas de radar civis, o conector de 2,92 mm desempenha um papel crucial na conexão de antenas, módulos transceptores e outros componentes essenciais.A sua fiabilidade e características de baixa perda garantem um desempenho e uma precisão ótimos do sistema de radar.
