Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tipo: | 2.92mm, tipo K, SMK. | Palavras-chave: | Conectores de ângulo reto |
|---|---|---|---|
| Ponto: | Conectores de onda milimétrica | Apresentação: | Revestidos de ouro |
| Aplicação: | RF/Satcom | Isolador: | PTFE |
| impedância: | 50 Ohms | Gênero: | Homem |
| Destacar: | Conector RF de latão CXN3506,MF108A Conector RF de conector de cabo,Conector RF masculino de ângulo direito |
||

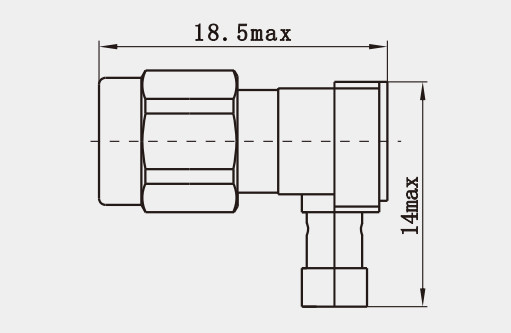

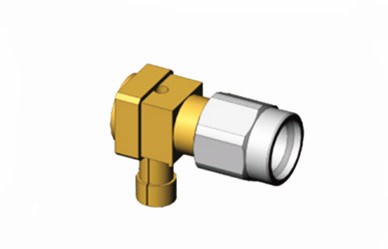

Conector RF masculino de ângulo direito de latão/SS para conector de cabo CXN3506/MF108A
O tipo K, também conhecido como conector tipo 2.92, é uma série amplamente utilizada de conectores de onda milimétrica com uma faixa de frequência de até 40 GHz.Produtos da série 5 para intercâmbio e com interface de arEste conector possui um tamanho compacto, design leve, operação de alta frequência e conexões confiáveis.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50 Ω |
| Faixa de frequência | CC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Outros conectores RF de 2,92 mm, macho, fêmea
|
Número da parte
|
Descrição
|
|
K-KFD21
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD87G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD42
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD61G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
1.
2.
3.
4.
Características:
1. Tamanho compacto: em comparação com outros tipos de conectores de RF, como conectores 3,5 mm/SMA, o conector de 2,92 mm é menor e mais compacto.Seu design miniaturizado o torna ideal para uso em aplicações de espaço limitado, como equipamento de ensaio portátil e placas de circuitos de alta densidade.
2. Boa compatibilidade: O projeto do conector de 2,92 mm leva em conta a compatibilidade com os conectores SMA e 3,5 mm.podem ser interconectados em determinadas circunstâncias, proporcionando aos engenheiros uma maior flexibilidade.
Aplicação:
1Equipamento de teste e medição: Para instrumentos como analisadores de rede, analisadores de espectro e geradores de sinal, o 2.O conector de 92 mm facilita as ligações entre as portas de ensaio e os dispositivos em ensaioA sua precisão e estabilidade aumentam a precisão dos resultados de medição.
2Dispositivos médicos: em certos equipamentos médicos avançados, tais como imagens de ressonância magnética (MRI) e dispositivos de ultra-som, o conector de 2,92 mm é utilizado para ligar bobinas de RF, sensores,e dispositivos eletrónicosO seu desempenho superior garante a estabilidade e a fiabilidade destes dispositivos médicos.
3Pesquisa científica: Em experimentos de pesquisa em física, química e ciência dos materiais, o conector de 2,92 mm conecta aparelhos e câmaras experimentais.Sua alta precisão e confiabilidade ajudam os pesquisadores a obter dados precisos de experiências.
