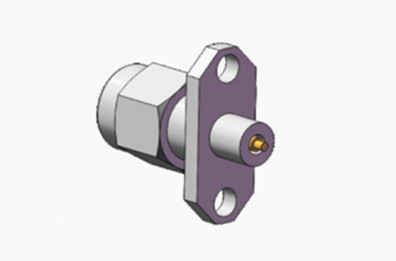

K2.92 Flange de dois furos de aço inoxidável masculino com conector de contato de microstrip

                 2.92mm Recomendado Conectores masculinos de microondas Conector de latão revestido por RF


Conectores de ondas milimétricas do tipo K ((2,92 mm,SMK)É um dos conectores de onda de metro mais populares. A gama de frequência é de até 40 GHz. Eles podem ser combinados com conectores SMA e 3,5 mm.

Estes conectores do tipo K (2.92mm,SMK)São adaptadas à interface de ar, o que as torna de pequeno tamanho, de peso leve e muito fiáveis na ligação, etc.

Os conectores coaxial de alta precisão de 50 Ohms com uma interface de 2,92 mm (Female) são projetados para aplicações versáteis de RF e microondas.Estes conectores superiores encontram amplo uso em vários ambientes de teste e medição, das comunicações celulares às via satélite, garantindo uma correspondência óptima dos equipamentos e a interconexão dos cabos.Estes conectores são projetados para suportar uso frequenteIncorporam um dielétrico de ar e um suporte de condutor central de plástico de baixa perda para melhorar o desempenho.

Especificações:

Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.

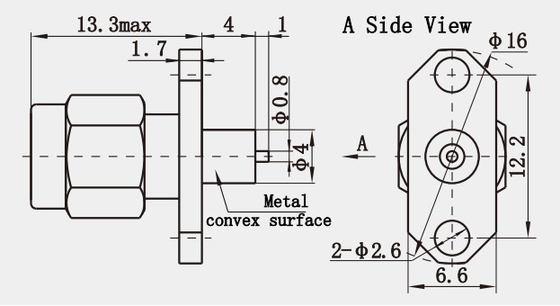

Desenho de contorno de flange de aço inoxidável masculino K2.92 de dois furos com conector de contato de microstrip(mm):


Características:

1Diâmetro do condutor externo: Os conectores coaxial de RF da série K2.92 apresentam um diâmetro do condutor externo de 2,92 mm, tornando-os mais compactos em tamanho em comparação com muitos outros tipos de conectores.
Frequência de operação: Estes conectores operam numa faixa de frequência de CC a 40 GHz, o que os torna ideais para aplicações de alta frequência.
Performance elétrica:

2Relação de onda de voltagem permanente (VSWR): na faixa de frequências de CC a 40 GHz, a VSWR máxima da série K2.92 é 1.15, indicando um excelente desempenho elétrico.
Resistência de contacto: a resistência de contacto do condutor interno é inferior a 3,0 mΩ e a do condutor externo é inferior a 2,0 mΩ, garantindo uma transmissão de sinal estável e fiável.

Aplicação:

1Comunicações sem fio: Estes conectores são amplamente utilizados em sistemas de comunicação sem fio, incluindo redes celulares, comunicações por satélite e equipamentos Wi-Fi.Eles fornecem conexões confiáveis para sinais de alta frequência nestes sistemas críticos.

2Equipamento de teste e medição: Estes conectores são cruciais em instrumentos de teste e medição, como analisadores de rede, analisadores de espectro e geradores de sinal.Oferecem conectividade precisa para medições precisas e testes de circuitos e sistemas de RF.

3. Radiodifusão e streaming: nas configurações de mídia de radiodifusão e streaming, K2.92 conectores suportam a transmissão de sinais de áudio e vídeo de alta qualidade necessária para transmissões em directo e entrega de conteúdos.
