Detalhes do produto:
Condições de Pagamento e Envio:
|
| Materiais: | Aço inoxidável | Gênero: | Homem |
|---|---|---|---|
| Nome do produto: | 2.92mm, tipo K, SMK. | Palavras-chave: | conector do painel da flange 2-holes |
| Ponto: | Conector da onda de milímetro | Apresentação: | Passivated |
| Aplicação: | RF | Isolador: | PTFE |
| Destacar: | Conector RF montado em flange masculino,Conector RF da série K2.92,1Conector RF de profundidade de buraco de.8 mm |
||

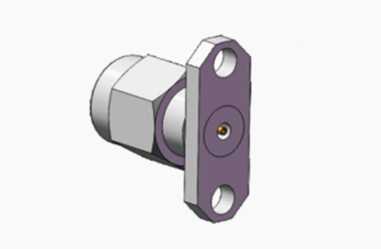

K2.92 Série Flanco Macho Montado Conector RF de aço inoxidável Profundidade do buraco 1,8 mm
O conector do tipo K, também conhecido como conector de 2,92 mm, é um conector de onda milimétrica amplamente utilizado com uma faixa de frequência de até 40 GHz.Produtos da série 5 e apresenta uma interface de arEsta série de conectores caracteriza-se pela sua dimensão compacta, pelo seu design leve, pela sua elevada frequência de funcionamento e pela sua ligação fiável.

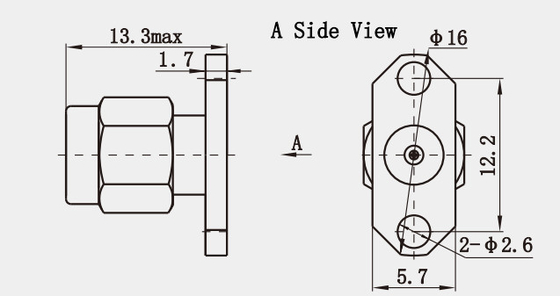

Desenho de contorno da série K2.92 Macho Flange Mount RF Connector Ferramenta de aço inoxidável Profundidade do buraco 1,8mmNão, não.
| Número do modelo | Descrição |
| K-JFD6G | Conector RF de flange de aço inoxidável K 2,92 mm macho |
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50 Ω |
| Faixa de frequência | CC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Outro conector RF de 2,92 mm, macho, fêmea:
|
Número da parte
|
Descrição
|
|
K-KFD38
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD76G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD8
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD9G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
1.
2.
3.
4.
Características:
1Performance mecânica:
Durabilidade: Os conectores podem suportar até 500 ciclos de acoplamento, demonstrando uma boa durabilidade mecânica.
Alta confiabilidade: A espessura da parede do condutor externo é maior do que a dos conectores SMA, aumentando sua confiabilidade, especialmente em aplicações de alta frequência e alta potência.
2Compatibilidade:
Compatível com vários conectores: os conectores coaxial de RF da série K2.92 são mecanicamente compatíveis com os conectores SMA e APC-3.5 existentes, oferecendo ampla aplicabilidade e flexibilidade.
3Adaptabilidade à temperatura:
Ampla gama de temperaturas: os conectores podem funcionar normalmente numa gama de temperaturas de -55°C a +125°C, adequados para vários ambientes extremos.
Aplicação:
1Equipamento de Imagem Médica: nos dispositivos de imagem médica, como as máquinas de ressonância magnética, estes conectores fornecem a precisão e a confiabilidade necessárias para transmitir sinais de alta frequência.
2Investigação e experimentação científica: os investigadores utilizam conectores K2.92 em configurações experimentais que exigem transmissão de sinal de alta frequência e perda mínima,Como nos aceleradores de partículas ou na investigação de materiais avançados..
3Dispositivos IoT: Dispositivos da Internet das Coisas (IoT) beneficiam do tamanho compacto e do alto desempenho dos conectores K2.92 para transferência eficiente de dados entre sensores e unidades centrais de processamento.
