| Isolador: | PTFE | Gênero: | Fêmea |
|---|---|---|---|
| Nome do produto: | 2.92mm, tipo K, SMK. | Características chaves: | 2 furos flangeiam conectores do painel |
| Ponto: | Conectores de onda milimétrica | Apresentação: | Passivated |
| Aplicação: | Computador/LANs | Materiais: | Aço inoxidável |
| Destacar: | Conector coaxial RF de flange com dois buracos,Conector coaxial RF de aço inoxidável,Conector coaxial RF de micro-banda |
||

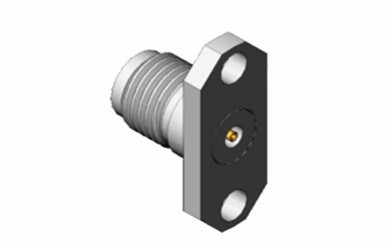

O conector do tipo K, também conhecido como conector do tipo 2.92, é uma série de conectores de onda milimétrica amplamente utilizada com uma faixa de frequência de até 40 GHz.Produtos da série 5 e apresenta uma interface de arEsta série oferece vantagens como tamanho compacto, design leve, operação de alta frequência e conectividade confiável.

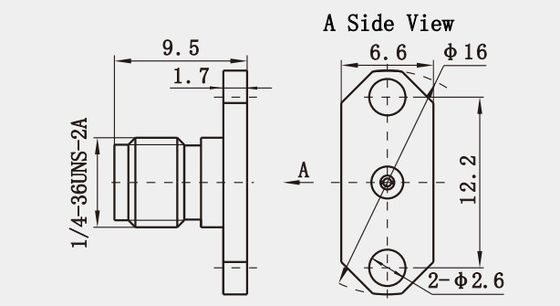

Desenho de contorno do conector coaxial de flange RF de aço inoxidável feminino de 2,92 mm com micro-banda: ((mm)
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50 Ω |
| Faixa de frequência | DC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Outros conectores RF de 2,92 mm, macho, fêmea
|
Número da parte
|
Descrição
|
|
K-KFD3
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD42
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD62G
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD9G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
1.
2.
3.
4.
Características:
Aplicação:
1Sistemas de comunicação:
Transmissão por microondas: Usada na transmissão de sinais de alta frequência em sistemas de comunicação por microondas.
Estações de base: integradas em matrizes de antenas para estações de base celulares onde os sinais de alta frequência são cruciais.
Comunicações por satélite: essencial para a ligação de componentes em transceptores e sistemas de alimentação por satélite.
2.Aeroespacial:
Sistemas de aviónica: críticos para os sistemas de comunicação e navegação das aeronaves.
Exploração espacial: empregado em sistemas de comunicação e transmissão de dados de naves espaciais.
3Automatização industrial:
Redes de sensores: importantes para redes de sensores industriais que requerem conexões de alta confiabilidade.
Sistemas de controlo: utilizados em sistemas de controlo para automação de fabrico.
Nota:
Temos mais de 10.000 tipos deAdaptadores de RF,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
