Brass K2.92mm Fêmea 2-hole Flange RF Conector coaxial com Micro-banda
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Tipo: | 2.92mm, tipo K, SMK. | Palavras-chave: | 2 furos flangeiam conectores do painel |
|---|---|---|---|
| Ponto: | Conectores de onda milimétrica | Apresentação: | Revestidos de ouro |
| Aplicação: | RF/Satcom | Isolador: | PTFE |
| impedância: | 50 Ohms | Gênero: | Fêmea |
| Destacar: | Conector coaxial RF de latão K2.92mm,Conector coaxial RF de micro-banda,Conector coaxial RF de dois furos |
||

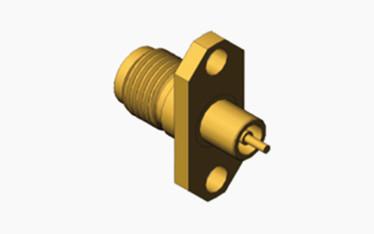

Brass K2.92mm Fêmea 2-hole Flange RF Conector coaxial com Micro-banda
O conector tipo K, também conhecido como conector tipo 2.92, é uma série popular de conectores de onda milimétrica que podem operar em frequências de até 40 GHz.Possui uma interface de ar e é intercambiável com SMA e 3Esta série oferece vantagens como tamanho compacto, design leve, operação de alta frequência e conectividade confiável.
Especificações:
Nota: Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50Ω |
| Faixa de frequência | DC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Outros conectores RF de 2,92 mm, macho, fêmea
|
Número da parte
|
Descrição
|
|
K-KFD21
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD87G
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD42
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD61G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
1.
2.
3.
4.
Características:
- Faixa de frequência: O conector do tipo Brass K funciona em frequências de até 40 GHz, tornando-o adequado para aplicações de ondas milimétricas.Esta ampla gama de frequências permite que seja utilizada em vários sistemas de comunicação de alta frequência e tecnologias de radar..
- Materiais: Fabricados em latão de alta qualidade, estes conectores oferecem excelente resistência mecânica e durabilidade.garantir um desempenho duradouro mesmo em ambientes adversos.
- Projeto: O projeto compacto e leve do conector do tipo Brass K facilita o manuseio e a instalação, mesmo em espaços confinados.Produtos da série 5, proporcionando flexibilidade na concepção e integração dos sistemas.
- Desempenho: Com baixas perdas de inserção e de retorno, o conector do tipo Brass K garante uma transferência de sinal eficiente com atenuação mínima.Isto é crucial para manter a integridade do sinal em longas distâncias e melhorar o desempenho geral do sistema.
Aplicação:
- Serviços de telecomunicações: Utilizado em antenas de estações-base, sistemas de comunicação por satélite e ligações de rádio de microondas para garantir uma transferência de sinal eficiente e estável.
- Sistemas de radar: Utilizado em sistemas de radar civis para detecção e rastreamento de objetos em altas frequências.
- Radiodifusão: Utilizado em equipamentos de radiodifusão de televisão e rádio para transmitir sinais de alta frequência a longas distâncias.
- Aeronáutica: Integrado em sistemas de aviônica para fins de comunicação e navegação.
- Investigação científica: Utilizado em instrumentos de laboratório e equipamento de ensaio que exijam medições precisas de alta frequência.
