Detalhes do produto:
Condições de Pagamento e Envio:
|
| Isolador: | PTFE | Gênero: | Fêmea |
|---|---|---|---|
| Nome do produto: | 2.92mm, tipo K, SMK. | Características chaves: | 2 furos flangeiam conectores do painel |
| Ponto: | Conectores de onda milimétrica | Apresentação: | Passivated |
| Aplicação: | Computador/LANs | Materiais: | Aço inoxidável |
| Destacar: | Conector coaxial RF K2.92mm,Conector coaxial RF de aço inoxidável,Conector coaxial de micro-bandas RF de tipo K |
||
O conector do tipo K, também conhecido como conector do tipo 2.92, é uma série de conectores de onda milimétrica amplamente utilizada.Produtos da série 5Com seu tamanho compacto, design leve, alta frequência de operação e conexão confiável, ele é altamente valorizado em várias aplicações.

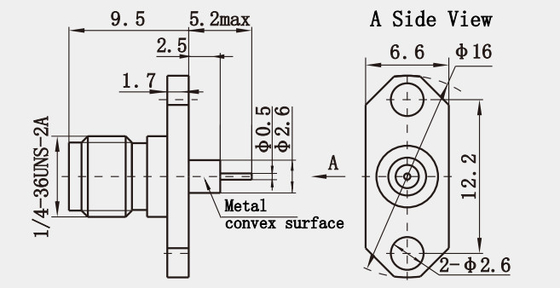

Desenho de contorno do conector coaxial RF feminino de aço inoxidável tipo K K2.92mm com microstrip Não, não.
Especificações:
Nota: Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Impedância | 50Ω |
| Faixa de frequência | DC - 40 GHz |
| Nomenclatura de tensão | 250 VRMS (nível máximo do mar) |
| Voltagem resistente dielétrica | 750 VRMS (nível máximo do mar) |
| Relação de onda de voltagem permanente VSWR |
≤ 1,05 + 0,005f |
| Resistência ao contacto | Condutor central ≤ 3,0 mΩ |
| Condutor externo ≤ 2,0 mΩ | |
| Resistência ao isolamento | ≥ 5000 MΩ |
| Condutor interno | Equipamento para a produção de alumínio |
| Jack feminina: BeCu, Revestido de Ouro | |
| Contato resistente | BeCu, revestido com níquel |
| Corpo / Concha / Habitação | Latão, revestido de ouro Aço inoxidável, passivado |
| Isolador | PEI |
| Garrafas | Borracha de silicone |
| Temperatura | -55°C ~ +125°C |
| Durabilidade | 500 Ciclos |
| Torque | 0.79 ~ 1.13 N.m. |
Outros conectores RF de 2,92 mm, macho, fêmea
|
Número da parte
|
Descrição
|
|
K-KFD3
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-KFD42
|
Conector coaxial RF feminino de aço inoxidável 2.92 mm Tipo K
|
|
K-KFD62G
|
2Conector coaxial RF feminino de 92 mm tipo K
|
|
K-JFD9G |
Conector coaxial RF masculino de aço inoxidável de tipo K de 2,92 mm
|
1.
2.
3.
4.
Características:
1Propriedades mecânicas
Forte durabilidade: Feito de aço inoxidável, o conector tem excelente resistência à corrosão e resistência mecânica, e pode ser usado por um longo tempo em ambientes adversos.
Instalação conveniente: geralmente adota montagem de flange de dois ou quatro furos, que é fácil de fixar e conectar no painel do equipamento.Este projeto não só melhora a estabilidade da ligação, mas também simplifica o processo de instalação.
2. Desempenho elétrico
Baixo VSWR: o VSWR é um dos indicadores mais importantes do desempenho do conector.que significa menos perda de energia durante a transmissão do sinal e maior eficiência de transmissão.
Alta resistência ao isolamento: os valores da resistência ao isolamento são geralmente ≥ 5000Ω, o que ajuda a reduzir a fuga e a interferência do sinal e a melhorar a qualidade da transmissão do sinal.
3Características do material
Aço inoxidável: a utilização de material de aço inoxidável de alta qualidade não só melhora a resistência mecânica e a resistência à corrosão do conector,Mas também garante a sua fiabilidade e estabilidade no uso a longo prazo.
Superfícies de contato revestidas de ouro: alguns modelos de conectores de ponta usam superfícies de contato revestidas de ouro, o que reduz ainda mais a resistência de contato e melhora a qualidade da transmissão do sinal.
Aplicação:
1Sistemas de radar: empregados em sistemas de radar civis para detectar e rastrear objetos em altas frequências.
2Radiodifusão: Utilizado em equipamentos de radiodifusão de televisão e rádio para transmitir sinais de alta frequência a longas distâncias.
3Aeroespacial: integrado em sistemas de aviônica para fins de comunicação e navegação.
4Investigação Científica: Utilizado em instrumentos de laboratório e equipamento de ensaio que exijam medições precisas de alta frequência.
Nota:
Temos mais de 10.000 tipos deAdaptadores de RF,Se o conector que está a usar não for encontrado, por favor contacte-nos com os seus detalhes- Não..
