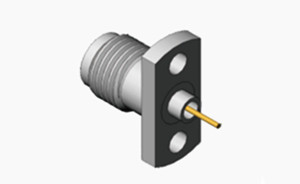

Conector coaxial RF de aço inoxidável de flange feminino de 2 furos da série K2.92 com isolador de PTFE e revestimento passivado

                              Conector coaxial RF de aço inoxidável de flange de 2 furos feminino da série K2.92

Conectores de ondas milimétricas do tipo K ((2,92 mm,SMK)É um dos conectores de onda de medidor mais populares. A gama de frequência é de até 40 GHz. Eles podem ser combinados com conectores SMA e 3,5 mm.

Estes conectores do tipo K (2.92mm,SMK)São adaptadas à interface de ar, o que as torna de pequeno tamanho, de peso leve e muito fiáveis na ligação, etc.

Estes conectores coaxial de alta precisão de 50 Ohms com uma interface feminina de 2,92 mm são projetados para aplicações versáteis em frequências de RF e microondas.Eles se destacam em vários ambientes de teste e medição, que abrange desde as comunicações celulares até as via satélite, garantindo equipamentos ótimos e conectividade de cabos.Estes conectores são construídos para suportar conexões repetidasIncorporam um design dielétrico de ar e utilizam um suporte de condutor central de plástico de baixa perda, melhorando seu desempenho e durabilidade.

Especificações:

Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.

Desenho de contorno do conector coaxial RF de aço inoxidável de flange feminino de 2 buracos da série K2.92(mm):

Características:

1. Compatibilidade:
   • Intercambiabilidade: pode ser combinado de forma intercambiável com conectores SMA e 3,5 mm, o que aumenta a sua flexibilidade e conveniência em aplicações práticas.quando o conector correspondente estiver temporariamente indisponível, acessórios como adaptadores podem ser utilizados para interconectar diferentes séries de conectores.
2. Outras características:
   • Meio de ar: a adoção de ar como meio de transmissão aproveita as vantagens das linhas de transmissão aéreas, resultando em baixo VSWR e baixa perda de inserção.
   • Anel de aterragem de metal elevado: é possível realizar um contato de metal a metal a 360°, o que aumenta o desempenho de aterragem e a estabilidade do conector.
   • Adaptabilidade à temperatura: pode funcionar normalmente a uma temperatura ambiente compreendida entre -55°C e +125°C, adaptando-se a diversos ambientes de trabalho adversos.

Aplicação:

1. Equipamento de ensaio e medição:
   • Analisador de rede: o analisador de rede é utilizado para medir as características de frequência de amplitude dos componentes e dos sistemas de RF, as características de frequência de fase e outros parâmetros dos instrumentos importantes.O conector de 92 mm pode ser utilizado para ligar a porta de ensaio do analisador de rede e o dispositivo em ensaio., as suas características de alta frequência e um bom desempenho de correspondência para garantir a precisão e a fiabilidade dos resultados dos ensaios.de potência não superior a 50 W, o conector K2,92 mm pode fornecer uma ligação estável para assegurar a transmissão do sinal de ensaio sem interferências.
   • Analisadores de Espectro: Os analisadores de espectro são usados para analisar os componentes de frequência e a distribuição de potência dos sinais.Conector de 92 mm pode introduzir o sinal a ser testado no analisador de espectro para ajudar os engenheiros a analisar e diagnosticar problemas com o sinalPor exemplo, durante a depuração e manutenção de equipamentos de comunicação sem fios, a combinação de um analisador de espectro e um K2.O conector de 92 mm pode ser utilizado para detectar se o espectro dos sinais emitidos pelo equipamento está em conformidade com a norma, e se existem problemas como interferência de sinais.
   • Medidor de potência: O medidor de potência é utilizado para medir o nível de potência dos sinais de RF. O conector K2.92 mm pode ser utilizado para ligar o medidor de potência e a fonte de sinal medida,e suas características de baixa perda de inserção podem garantir a precisão dos resultados de mediçãoNo ensaio de amplificadores de potência de RF, transmissores e outros equipamentos, o uso de conectores K2.92 mm pode medir com precisão a potência de saída e avaliar o desempenho do equipamento.

Outro conector RF de 2,92 mm, macho, fêmea:
