K2.92 Conector coaxial RF de aço inoxidável de flange feminino com micro-ficha para comunicação

                  K2.92 Conector coaxial RF de aço inoxidável de flange feminino com micro-ficha para comunicação

Conectores de ondas milimétricas do tipo K ((2,92 mm,SMK)É um dos conectores de onda de medidor mais populares. A gama de frequência é de até 40 GHz. Eles podem ser combinados com conectores SMA e 3,5 mm.

Estes conectores do tipo K (2.92mm,SMK)São adaptadas à interface de ar, o que as torna de pequeno tamanho, de peso leve e muito fiáveis na ligação, etc.

Os conectores coaxial de alta precisão de 50 Ohms com uma interface feminina de 2,92 mm são projetados para uso geral em aplicações de RF e microondas.Estes conectores de alto desempenho são utilizados numa ampla gama de cenários de ensaio e medição, das comunicações celulares às comunicações por satélite, garantindo a adequada correspondência dos equipamentos e das interconexões de cabos.Estes conectores são construídos para suportar uso repetidoIncorporam um projeto dieléctrico de ar com um suporte de condutor central de plástico de baixa perda.

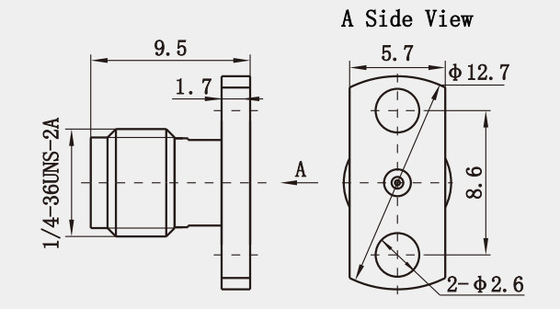

Desenho de contorno do conector coaxial RF de aço inoxidável de flange feminina K2.92 com microstrip para comunicação(mm):

Especificação doK2.92 Conector coaxial RF de aço inoxidável de flange feminino com micro-ficha para comunicação(mm):

Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.

Características:

1. Performance elétrica:
   • Impedância característica: 50Ω, que é uma impedância padrão comum para conectores coaxial de RF, e pode garantir a estabilidade e a correspondência de sinais no processo de transmissão.
   • Compatibilidade:
     • Intercambiabilidade: pode ser combinado de forma intercambiável com conectores SMA e 3,5 mm, o que aumenta a sua flexibilidade e conveniência em aplicações práticas.quando o conector correspondente estiver temporariamente indisponível, acessórios como adaptadores podem ser utilizados para interconectar diferentes séries de conectores.
   • Outras características:
     • Meio de ar: a adoção de ar como meio de transmissão aproveita as vantagens das linhas de transmissão aéreas, resultando em baixo VSWR e baixa perda de inserção.
     • Anel de aterragem de metal elevado: é possível realizar um contato de metal a metal a 360°, o que aumenta o desempenho de aterragem e a estabilidade do conector.
     • Adaptabilidade à temperatura: pode funcionar normalmente a uma temperatura ambiente compreendida entre -55°C e +125°C, adaptando-se a diversos ambientes de trabalho adversos.

Aplicação:

1. Sistema de antenas:
   • Antennas de recepção por satélite: a antena de recepção por satélite precisa de receber sinais fracos do espaço, os requisitos do conector são mais elevados. o conector k2,92 mm tem um bom desempenho elétrico e estabilidade mecânica,pode garantir que a antena de recepção de satélite e o equipamento de back-end se conectem de forma confiável, reduz a perda de transmissão do sinal, melhora a qualidade do sinal recebido.
   • Antennas de radar: A antena do sistema de radar precisa transmitir sinais de alta frequência e alta potência, e o conector K2.92mm pode satisfazer os elevados requisitos da antena de radar para o conector.Pode ser utilizado para a ligação entre a antena de radar e equipamento de processamento de sinal para garantir a transmissão estável de sinais de radar, e tem boa durabilidade e capacidade anti-interferência em ambientes complexos.
   • Antennas de microondas: No domínio da comunicação por microondas e da teledetecção por microondas, a antena de microondas é um dos equipamentos chave.equipamento de ligação de antenas e de RF front-end, e suas características de alta frequência e desempenho de baixa perda podem satisfazer a demanda de transmissão de sinal de microondas e garantir o desempenho do sistema de antena.
