N Conector coaxial RF de flange de 4 furos masculino com superfície convexa de isolamento
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Gênero: | Homem |
| Modelo: | N-JFD94 | Faixa de frequência: | DC~11GHz |
| Nome do produto: | Tipo conector coaxial de N do RF | ||
| Destacar: | N Conector masculino de flange de 4 buracos,Conector coaxial de isolamento RF convexo,N Conector de adaptador RF de flange masculino |
||
Conector RF de Flange Macho N de 4 furos com Superfície de Isolamento Convexa
O conector da série N adere ao padrão MIL-C-39012, apresentando um design de conexão rosqueada e utilizando ar como seu meio. Este conector oferece desempenho elétrico excepcional, suportando frequências de até 11 GHz. Os conectores de precisão tipo N da Elite Electronic estendem essa faixa ainda mais para 18 GHz e são compatíveis com vários tipos de cabos RF. Devido à sua excelente resistência sísmica, alta confiabilidade e ampla largura de banda de frequência, esses conectores encontram aplicações extensivas em setores como aviação, aeroespacial, sistemas de radar, comunicações por micro-ondas, telecomunicações digitais, medições de micro-ondas e muito mais. Além disso, o conector da série N serve como uma interface de teste amplamente adotada em instrumentos de medição.
Especificação
| Características Elétricas | ||
| Impedância | 50Ω | |
| Faixa de Frequência | DC~11GHz(Máx.18GHz) | |
| Tensão Nominal | 1000VRMS*(Máx.Nível do Mar) | |
| Tensão Dielétrica | 1500VRMS*(Máx.Nível do Mar) | |
| Resistência de Isolamento | ≥5000MΩ | |
| Resistência do Condutor Central | Condutor Externo | ≤0.5mΩ |
| Condutor Central | ≤2.5mΩ | |
| VSWR | ≤1.3 | |
| Características Mecânicas e de Material | ||
| Condutor Central | Macho | Latão,
Niquelado |
| Fêmea | Bronze Fosforoso,
Niquelado |
|
| Contato Resiliente | Bronze Fosforoso | Niquelado |
| Carcaça / Invólucro | Latão Aço Inoxidável |
Niquelado |
| Braçadeira de Cabo | Latão | Niquelado |
| Isolador | PTFE | |
| Gaxeta | Borracha de Silicone | |
| Durabilidade | 500 Ciclos | |

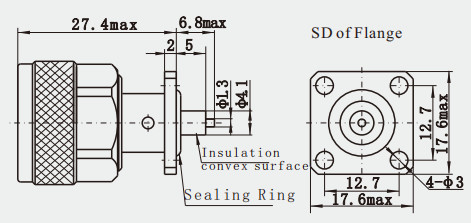

Desenho Detalhado
Características:
1. Design Estrutural: O conector tipo N utiliza uma conexão rosqueada que gira e trava para uma conexão rápida e confiável. Este design permite que o conector mantenha uma conexão estável mesmo em ambientes de vibração ou choque. A estrutura é geralmente dividida em macho ou fêmea, e o estilo tem polaridade padrão ou polaridade reversa.
2. Faixa de Frequência: Conectores N suportam uma ampla gama de frequências de sinal, de 0 a 11 GHz, e tipos aprimorados podem cobrir até 18 GHz, o que o torna capaz de atender às necessidades de uma variedade de aplicações de RF.
3. DESEMPENHO ELÉTRICO: O conector tipo N tem bom desempenho elétrico, incluindo baixa perda e alta blindagem. É feito de materiais de alta qualidade e processo de fabricação de precisão, que produz perda muito baixa durante a transmissão de sinal, ajudando a melhorar a eficiência e a qualidade da transmissão de sinal. Enquanto isso, sua carcaça é geralmente feita de material metálico com bom desempenho de blindagem eletromagnética, que pode efetivamente prevenir a influência da interferência eletromagnética externa na transmissão de sinal.
3. Dispositivos Médicos: O campo de dispositivos médicos tem requisitos extremamente altos para conectores. Conectores tipo N são usados em equipamentos de imagem médica e outros equipamentos médicos críticos por seu bom desempenho elétrico e resistência mecânica.
Catálogo de Produtos:
| Adaptador RF |
| Conjuntos de Cabos RF |
| Selos Herméticos de Vidro a Metal |
| Conector Série J30J |
| Juntas Rotativas de Micro-ondas |
| Adaptador de Guia de Onda para Coaxial |
| Conector RF SMA/SSMA |
| Conector RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector RF TNC |
| Conector RF Tipo N |
| Conector RF BNC |
Conectores de Onda Milimétrica (2,4 mm, 2,92 mm)
Aplicações:
1. Equipamentos de comunicação sem fio: Conectores N desempenham um papel importante no campo da comunicação sem fio, podem fornecer transmissão de sinal estável e eficiente, suportar uma ampla gama de frequências, para atender às necessidades de estações base de comunicação móvel e redes sem fio.
2. Eletrônicos automotivos: Na indústria automotiva, conectores tipo N são usados para conectar vários sensores, sistemas de controle e sistemas de infoentretenimento para garantir a confiabilidade e estabilidade da transmissão de dados.
3. Dispositivos Médicos: O campo de dispositivos médicos tem requisitos extremamente altos para conectores. Conectores tipo N são usados em equipamentos de imagem médica e outros equipamentos médicos críticos por seu bom desempenho elétrico e resistência mecânica.
Traduzido com DeepL.com (versão gratuita)
Embalagem e Entrega:
* Caixa de Exportação Padrão
* De acordo com os requisitos dos clientes
NOTA:
Temos mais de 10.000 tipos de Conector Tipo N, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes.
