Conector coaxial RF de micro-bandas

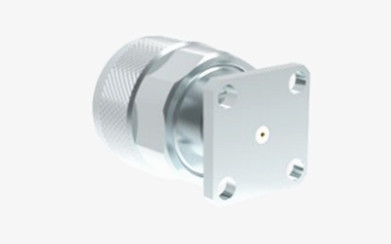

High Performance N Male Flange Mount Micro Strip RF Coaxial Connector
High Performance N Male Flange Mount Micro Strip RF Coaxial Connector High Performance N Male Flange Mount Micro Strip RF Coaxial Connector

Imagem Grande :  Conector coaxial RF de micro-bandas Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: ELT (Elite)
Certificação: ISO-9001-2015
Número do modelo: N-JFD95
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 pcs
Preço: negotiable
Detalhes da embalagem: Cartão de exportação padrão
Tempo de entrega: Dentro de 5 a 7 dias úteis (para existências)
Termos de pagamento: T/T, L/C, Western Union
Habilidade da fonte: 1,000, 000 peças por mês
Descrição de produto detalhada
Nome do produto: Tipo RF Conector coaxial de N Revestimento: Revestidos de ouro/niquel
Impedância: 50Ω Gênero: Homem
Modelo: N-JFD95 Faixa de frequência: DC~11GHz
Destacar:

Conector coaxial RF de alto desempenho

,

Conector coaxial de micro-bandas RF

Conector coaxial RF de micro-bandas

Os conectores do tipo N são conectores coaxial roscados concebidos para um desempenho anti-vibração ideal e características elétricas superiores, com uma faixa de frequência típica de até 11 GHz.Os nossos conectores de alto desempenho do tipo N estendem este intervalo para 18 GHzSão compatíveis com vários tipos de cabos de RF e são amplamente utilizados em indústrias como aviação, aeroespacial, sistemas de radar, microondas e comunicações digitais,bem como em instrumentos de ensaio e medição.

Oferecemos opções de personalização para diferentes tipos de conectores e adaptadores do tipo N para atender às necessidades específicas do cliente.opções de montagem de flange ou de montagem de parede, podemos adaptar os nossos produtos às suas especificações exactas.



Conector coaxial RF de micro-bandas 0



Especificações

Características elétricas
Impedância 50Ω
Faixa de frequência DC ~ 11 GHz ((Max.18 GHz)
Voltagem nominal 1000VRMS* ((Max.Nível do mar)
Dieléctricos Resistência à tensão 1500VRMS* ((Max.Nível do mar)
Resistência ao isolamento ≥ 5000 MΩ
Resistência do centro Condutor externo ≤ 0,5 mΩ
Condutor central ≤ 2,5 mΩ
VSWR ≤ 1.3
Características materiais e mecânicas
Condutor central Homem Brass,

Revestidos com níquel

Fêmea Fósforo Bronze,

Revestidos com níquel

Contato resistente Fósforo Bronze Revestidos com níquel
Concha / Habitação Cobre Aço inoxidável

Revestidos com níquel

Grampos de cabo De aço Revestidos com níquel
Isolador PTFE
Garrafas Borracha de silicone
Durabilidade 500 Ciclos

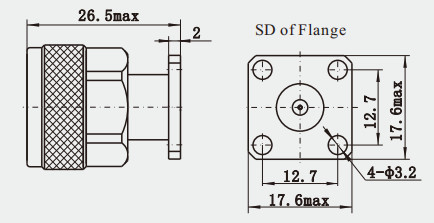

Desenho detalhado

Conector coaxial RF de micro-bandas 1

Características:

1. Resistência mecânica: o conector tipo N é feito de material metálico com boa condutividade elétrica e resistência mecânica.mas também desempenha o papel de fixação e proteção das partes internasAlém disso, o seu design compacto e o seu excelente desempenho proporcionam uma solução de ligação fiável para a transmissão de vários sinais de RF.

2Áreas de aplicação: os conectores N são amplamente utilizados na aviação, aeroespacial, radar, comunicações de microondas, comunicações digitais, equipamentos médicos e outros campos.Devido ao seu excelente desempenho elétrico e resistência mecânica, é particularmente adequado para áreas que exigem alta capacidade de carga de potência, bom desempenho de RF e trabalho com cabos coaxial de maior tamanho.

3Compatibilidade: os conectores N são compatíveis com muitos tipos de cabos, incluindo cabos semi-rígidos e cabos flexíveis, etc., o que o torna mais amplamente aplicável em aplicações práticas.



Catálogo do produto:

Adaptador de RF
Associações de cabos RF
Segamentos herméticos vidro-metal
Conector da série J30J
Junções giratórias de microondas
Guia de onda para adaptador coaxial
Conector de RF SMA/SSMA
Conector de RF SMP/SSMP
Conector RF MCX/MMCX
Conector TNC RF
Conector RF de tipo N
Conector RF BNCConectores de onda milimétrica (2,4 mm, 2,92 mm)



Aplicações:

1Comunicação por micro-ondas: no campo da comunicação por micro-ondas, os conectores N são utilizados para ligar linhas de transmissão por micro-ondas para assegurar uma transmissão eficiente do sinal e reduzir a perda de sinal.
2Comunicações digitais: os sistemas de comunicação digital exigem uma transmissão de dados rápida e precisa.e os conectores do tipo N fornecem as soluções de ligação necessárias para garantir a integridade dos dados e a velocidade de transmissão.
3. Medição por microondas: nos equipamentos de medição por microondas, são utilizados conectores do tipo N para ligar o instrumento de ensaio ao dispositivo em ensaio,e o seu desempenho de ligação precisa é fundamental para a precisão dos resultados de medição.



Embalagem e entrega:

* Cartão de exportação padrão
* De acordo com as exigências dos clientes



Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados
