Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector coaxial RF de tipo N | Revestimento: | Revestidos de ouro/nickel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Modelo: | N-JB2G-2 | Gênero: | Homem |
| Resistência ao isolamento: | ≥ 500MΩ | VSWR: | ≤ 1.3 |
| Destacar: | N Conector coaxial RF masculino,Conector coaxial RF de aço inoxidável |
||

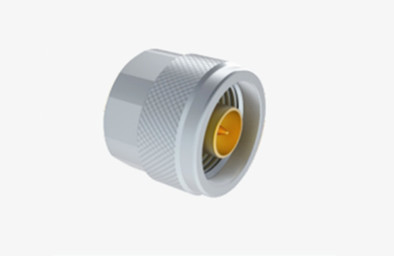

N Conector coaxial RF de aço inoxidável de solda masculina para cabo semi-rígido/flexível
Os conectores do tipo N são acoplamentos coaxial roscados, conhecidos pela sua excelente resistência às vibrações, desempenho elétrico superior e uma faixa de frequência típica de até 11 GHz.As nossas versões especializadas podem operar eficazmente até 18 GHzEstes conectores são versáteis, compatíveis com vários tipos de cabos de RF e amplamente utilizados em sectores como a aviação, aeronáutica, sistemas de radar, comunicações de micro-ondas, transmissões digitais,bem como nos equipamentos de ensaio e medição.
Oferecemos serviços de personalização para uma ampla gama de conectores e adaptadores de tipo N para atender com precisão às especificações individuais do cliente.opções de montagem de flange ou de montagem de parede, temos a capacidade de adaptar soluções às suas necessidades únicas.
Especificações
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | Brass,
Revestidos com níquel |
| Fêmea | Fósforo Bronze,
Revestidos com níquel |
|
| Contato resistente | Fósforo Bronze | Revestidos com níquel |
| Concha / Habitação | Cobre Aço inoxidável |
Revestidos com níquel |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |

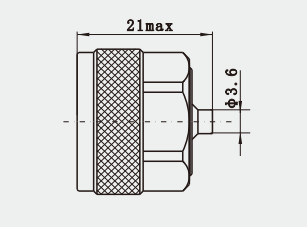

Desenho detalhado
Características:
1- Condutor externo: geralmente feito de material metálico, com boa condutividade elétrica e resistência mecânica, não só como circuito de transmissão de sinal,mas também desempenham um papel na fixação e proteção das partes internas.
2- condutor interno: também feito de material metálico, e o condutor externo constituem juntos o canal de transmissão do sinal,O projeto deve garantir que a transmissão de sinal de baixa perda e alta eficiência.
3Isolador: situado entre os condutores interno e externo, utilizado para isolar os dois, para evitar o curto-circuito do sinal, o material é geralmente selecionado com estabilidade constante dielétrica,boa resistência à temperatura.
4- Mecanismo de bloqueio: utilização de ligações roscadas, através da rotação da fechadura, para obter uma ligação rápida e fiável,Este projeto faz o conector em ambiente de vibração ou choque também pode manter uma conexão estável.
Características de desempenho
Aplicações:
1Equipamento de comunicação sem fios: os conectores coaxial RF tipo N desempenham um papel importante nos equipamentos de comunicação sem fios para a ligação e transmissão de sinais RF.Devido à sua ampla largura de banda de transmissão, baixa perda, alta blindagem e durabilidade, pode satisfazer os elevados requisitos dos equipamentos de comunicação sem fio para a qualidade da transmissão de sinal.
2. Equipamentos eletrônicos automotivos: nos equipamentos eletrônicos automotivos, os conectores coaxial RF de tipo N também são amplamente utilizados.mas também tem a capacidade de resistência à poeira e à água (IP67), adequado para uma variedade de ambientes ao ar livre.
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
