Detalhes do produto:
Condições de Pagamento e Envio:
|

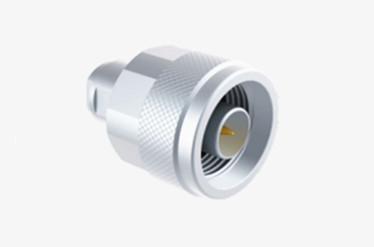

| Nome do produto: | Conector coaxial RF de tipo N | Revestimento: | Revestidos de ouro/nickel |
|---|---|---|---|
| Gênero: | Homem | Faixa de frequência: | DC~11GHz |
| Modelo: | N-JB3G-2 | Impedância: | 50Ω |
| Destacar: | Conector coaxial RF de aço inoxidável,Conector coaxial de RF DC-11GHz |
||
Os conectores do tipo N são conectores coaxial roscados conhecidos pelas suas robustas propriedades anti-vibração e excelentes características elétricas, normalmente operando numa faixa de frequência de 11 GHz.No entantoEstes conectores são versáteis e compatíveis com vários tipos de cabos de RF, tornando-os amplamente utilizados em indústrias como a aviação,Aeronáutica, sistemas de radar, comunicações por microondas, comunicações digitais e instrumentos de ensaio e medição.
Fornecemos serviços de personalização para uma variedade de conectores e adaptadores do tipo N para atender às necessidades específicas do cliente.opções de montagem de flange ou de montagem de parede, podemos adaptar os nossos produtos às suas necessidades únicas.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | Brass,
Revestidos com níquel |
| Fêmea | Fósforo Bronze,
Revestidos com níquel |
|
| Contato resistente | Fósforo Bronze | Revestidos com níquel |
| Concha / Habitação | Latão, aço inoxidável |
Revestidos com níquel |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |

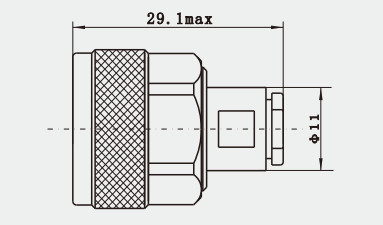

Desenho detalhado
Características:
1. Transmissão de largura de banda ampla: suporta uma ampla gama de frequências de sinal, que vão de 0 a 11 GHz.
2Baixa perda: Adotando materiais de alta qualidade e um processo de fabricação preciso, a perda gerada durante a transmissão de sinal é extremamente baixa,que contribui para melhorar a eficiência e a qualidade da transmissão de sinal.
3. Alta blindagem: a carcaça é geralmente feita de material metálico com bom desempenho de blindagem eletromagnética,que podem prevenir eficazmente a influência de interferências electromagnéticas externas na transmissão do sinal.
4. Forte durabilidade: Após tratamento e testes especiais, pode funcionar de forma estável em condições ambientais adversas (como alta temperatura, baixa temperatura, umidade, etc.).) e tem uma longa vida útil.
5. Fácil de operar: o uso de ligação roscada torna os conectores fáceis e rápidos de ligar e desmontar. Além disso, a superfície de acoplamento tem um anel de vedação, que pode ser à prova de água,e é adequado para uma variedade de ambientes ao ar livre.
Boa compatibilidade: compatível com muitos tipos de cabos, incluindo cabos semi-rígidos e cabos flexíveis, etc., o que o torna mais amplamente aplicável em aplicações práticas.
Aplicações:
1Equipamento de comunicação sem fios: os conectores coaxial RF tipo N desempenham um papel importante nos equipamentos de comunicação sem fios para a ligação e transmissão de sinais RF.Devido à sua ampla largura de banda de transmissão, baixa perda, alta blindagem e durabilidade, pode satisfazer os elevados requisitos dos equipamentos de comunicação sem fio para a qualidade da transmissão de sinal.
2.Aeroespacial: No campo aeroespacial, os conectores coaxial RF de tipo N também desempenham um papel fundamental. Pode suportar condições ambientais adversas, como alta temperatura, baixa temperatura, umidade, etc.,e manter uma condição de trabalho estável para garantir a confiabilidade da transmissão de sinal.
