Detalhes do produto:
Condições de Pagamento e Envio:
|

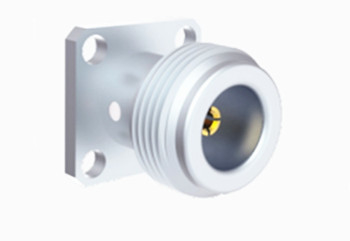

| Nome do produto: | Conector coaxial RF de tipo N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Modelo: | N-KFB2G-15 | Gênero: | Fêmea |
| Destacar: | Conector coaxial feminino N semirrígido,DC-11GHz N Conector Coaxial Feminino,Conector coaxial feminino de aço inoxidável N |
||
Os conectores do tipo N são acoplamentos coaxial roscados, conhecidos pelas suas robustas propriedades anti-vibração e excelentes características eléctricas.Estes conectores são versáteis., compatível com vários tipos de cabos de RF e amplamente utilizado na aviação, aeroespacial, sistemas de radar, comunicações de microondas, transmissões digitais e instrumentos de teste e medição.
Oferecemos serviços de personalização para uma ampla gama de conectores do tipo N para atender às necessidades específicas dos clientes.
Fornecemos serviços de personalização para uma variedade de conectores e adaptadores do tipo N para atender às necessidades específicas do cliente.opções de montagem de flange ou de montagem de parede, podemos adaptar os nossos produtos às suas necessidades únicas.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |

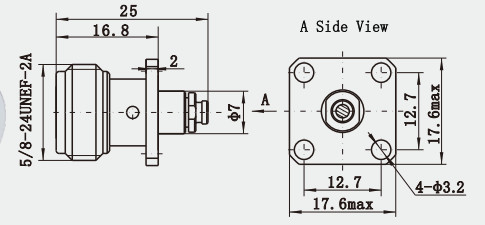

Desenho detalhado
Características:
1Método de terminação
Snap / Soldador.
Crimp/solder.
Tipo de campo substituível.
Soldados ou soldados/soldados.
2. Classificação por forma
Tipo recto ou tipo de ângulo reto.
Tipo de flange de 4 buracos, tipo de pressão, tipo de parede, tipo de painel de 2 buracos, tipo de painel de 4 buracos ou tipo sem encaixe.
Aplicações:
1. Aeroespacial: no campo aeroespacial, os conectores coaxial de RF tipo N também desempenham um papel fundamental.e manter uma condição de trabalho estável para garantir a confiabilidade da transmissão de sinal.
2Sistema de radar: uma vez que os conectores coaxial RF tipo N suportam a faixa de frequência do sinal até 18 GHz, eles também são amplamente utilizados em sistemas de radar.Ele pode atender à demanda do sistema de radar para transmissão de sinal de alta frequência.
3Instrumentos de ensaio: os conectores coaxial RF de tipo N são igualmente uma parte indispensável dos instrumentos de ensaio.Os métodos de ligação múltiplos e a boa compatibilidade permitem-lhe satisfazer as necessidades de diferentes cenários de ensaio.
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conectores de ondas milimétricas (2,4 mm, 2,92 mm) |
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
