Detalhes do produto:
Condições de Pagamento e Envio:
|

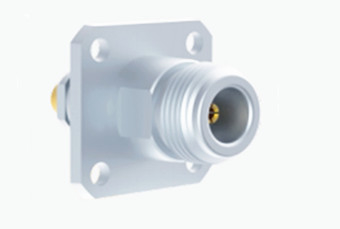

| Nome do produto: | Conector coaxial RF de tipo N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Modelo: | N-KFB3 | Gênero: | Fêmea |
| Destacar: | Conector coaxial RF de flange de 4 furos,50Ω Impedância N Grampina de solda feminina,3 Cable flexível Fêmea Gênero |
||
Os conectores do tipo N são acoplamentos coaxial roscados conhecidos por suas fortes capacidades anti-vibração e excelente desempenho elétrico, com uma faixa de frequência típica de até 11 GHz.As nossas versões especializadas podem suportar frequências de até 18 GHzEstes conectores são versáteis e compatíveis com vários tipos de cabos de RF, tornando-os amplamente utilizados na aviação, aeroespacial, sistemas de radar, comunicações de microondas, transmissões digitais,e instrumentos de ensaio e medição.
Oferecemos serviços de personalização para uma variedade de conectores e adaptadores do tipo N para atender às necessidades específicas do cliente.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | Brass,
Revestidos com níquel |
| Fêmea | Fósforo Bronze,
Revestidos com níquel |
|
| Contato resistente | Fósforo Bronze | Revestidos com níquel |
| Concha / Habitação | Cobre Aço inoxidável |
Revestidos com níquel |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |

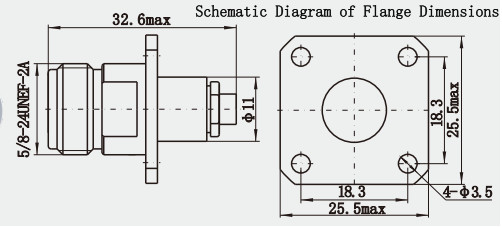

Desenho detalhado
Características:
1- Condutor externo: geralmente feito de material metálico, com boa condutividade elétrica e resistência mecânica, não apenas como circuito de transmissão de sinal,mas também desempenham um papel na fixação e proteção das partes internas.
2.Condutor interno: também feito de material metálico, e o condutor externo constituem juntos o canal de transmissão do sinal,O projeto deve garantir que a transmissão de sinal de baixa perda e alta eficiência.
3.Isolador: situado entre os condutores interno e externo, utilizado para isolar os dois, para evitar o sinal de curto-circuito, o material é geralmente selecionado constante de estabilidade dielétrica,boa resistência à temperatura.
4Mecanismo de bloqueio: utilização de ligações roscadas, através da rotação da fechadura, para obter uma ligação rápida e fiável,Este projeto faz o conector em ambiente de vibração ou choque também pode manter uma conexão estável.
Aplicações:
1Equipamento de comunicação sem fios: os conectores coaxial de RF de tipo N desempenham um papel importante nos equipamentos de comunicação sem fios para conectar e transmitir sinais de RF.Devido à sua ampla largura de banda de transmissão, baixa perda, alta blindagem e durabilidade, pode satisfazer os elevados requisitos dos equipamentos de comunicação sem fio para a qualidade da transmissão de sinal.
2.Aeroespacial: No campo aeroespacial, os conectores coaxial RF de tipo N também desempenham um papel fundamental. Pode suportar condições ambientais adversas, como alta temperatura, baixa temperatura, umidade, etc.,e manter uma condição de trabalho estável para garantir a confiabilidade da transmissão de sinal.
3Sistema de radar: uma vez que os conectores coaxial de RF de tipo N suportam a faixa de frequência do sinal até 18 GHz, eles também são amplamente utilizados em sistemas de radar.Ele pode atender à demanda do sistema de radar para transmissão de sinal de alta frequência.
4Instrumentos de ensaio: os conectores coaxial de radiofrequência de tipo N são igualmente uma parte indispensável dos instrumentos de ensaio.Os métodos de ligação múltiplos e a boa compatibilidade permitem-lhe satisfazer as necessidades de diferentes cenários de ensaio.
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNCConectores de onda milimétrica (2,4 mm, 2,92 mm) |
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
