Detalhes do produto:
Condições de Pagamento e Envio:
|

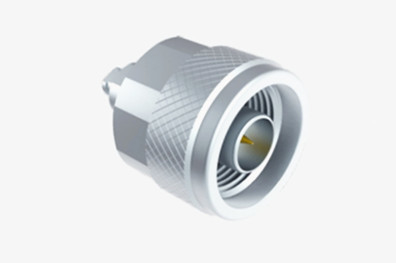

| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | de aço inoxidável |
|---|---|---|---|
| VSWR: | ≤ 1.3 | Faixa de frequência: | DC~11GHz |
| Modelo: | N-J506G | Impedância: | 50Ω |
| Destacar: | Conector coaxial RF de tipo N,MF108A Conector coaxial RF,Conector coaxial RF CXN3506 |
||
Os conectores da série N são meticulosamente concebidos e fabricados para satisfazer as especificações da MIL-C-39012, empregando ligações roscadas e utilizando ar como meio dielétrico.Esta concepção garante um desempenho elétrico excepcional até uma frequência de 11 GHzOs conectores de precisão da nossa empresa são capazes de suportar frequências de até 18 GHz e são compatíveis com uma grande variedade de cabos de radiofrequência.Estes conectores são muito apreciados pela sua resistência ao choquePor conseguinte, encontram amplas aplicações em indústrias como a aviação, a aeroespacial, o radar, a comunicação por microondas, as telecomunicações digitais, a indústria de telecomunicações e a indústria de telecomunicações.e medição de microondasAlém disso, o conector de tipo N é comumente utilizado como conector de interface de ensaio e é amplamente incorporado em vários instrumentos de ensaio.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |

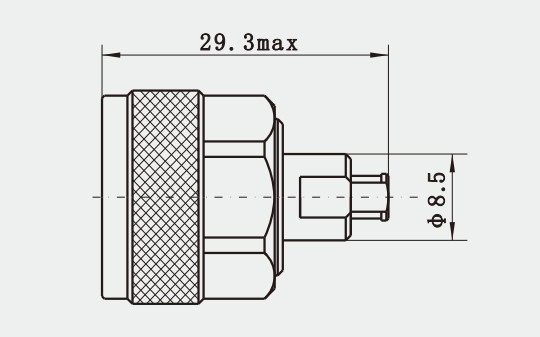

Desenho detalhado
Características
1Material e Durabilidade:
O material do corpo dos conectores do tipo N pode ser latão ou aço inoxidável.
2. Construção e Tipo:
Os conectores do tipo N são construídos de forma robusta e são frequentemente utilizados em ambientes de trabalho adversos ou em áreas de ensaio onde é necessária a ligação e desconexão repetidas.
É categorizado como masculino ou feminino, e os estilos estão disponíveis em polaridade padrão ou inversa.
A forma é categorizada em tipo reto ou de ângulo reto, bem como tipo de flange de 4 buracos, tipo de pressão, tipo de parede, tipo de painel de 2 buracos, tipo de painel de 4 buracos ou tipo sem carga e muitos outros tipos.
Aplicações
1Equipamento de comunicação: os conectores de tipo N são utilizados em vários dispositivos de comunicação, incluindo equipamentos de microondas e sistemas de comunicação digital.Facilitam a ligação de cabos de RF ou de linhas de microstrip dentro de circuitos de RF.
2Instrumentos de ensaio: devido ao seu excelente desempenho de blindagem,Os conectores do tipo N são frequentemente utilizados em equipamentos de ensaio e medição para garantir a transmissão precisa do sinal e evitar interferências eletromagnéticas..
3Aeroespacial: os conectores do tipo N são amplamente utilizados em comunicações militares, aeroespaciais e sistemas de lançamento terrestre devido à sua alta confiabilidade e resistência robusta às vibrações.
4Dispositivos sem fios: em aplicações especiais que exijam altos níveis de proteção, tais como temperaturas extremas, pressões ou ambientes de vibração, os conectores do tipo N são uma escolha ideal.
5Antenas e sistemas de radar: os conectores do tipo N também são comumente encontrados em sistemas de antena e radar para garantir a transmissão estável de sinal e ligações de comunicação de alta qualidade.
6Dispositivos médicos: em alguns dispositivos médicos de alta precisão, os conectores do tipo N também podem ser usados para conectar sensores e transmitir sinais, particularmente em aplicações que exigem conectores miniaturizados.
Catálogo de produtos
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
