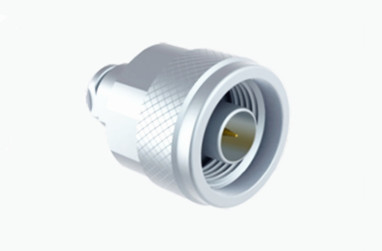

Conector coaxial RF para cabo CXN3507/MF363A
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| VSWR: | ≤ 1.3 | Faixa de frequência: | DC~11GHz |
| Modelo: | N-J507G-1 | Impedância: | 50Ω |
| Destacar: | Conector coaxial RF CXN3507/MF363A,Conector coaxial RF da série N,Conector coaxial RF de pinça de solda masculina |
||
Conector coaxial RF para cabo CXN3507/MF363A
Os conectores do tipo N são conectores coaxial roscados conhecidos por seu excelente desempenho anti-vibração e características elétricas, geralmente suportando uma faixa de frequência de até 11 GHz.Os nossos conectores estendem este intervalo até 18 GHz.São compatíveis com vários tipos de cabos de RF e são amplamente utilizados na aviação, radar, microondas, comunicações digitais e instrumentos de teste e medição.
Também oferecemos opções de personalização para diferentes conectores e adaptadores do tipo N para atender às necessidades específicas do cliente.Montagem de flange ou montagem de paredePodemos atender às suas necessidades.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |
Características
1Os conectores do tipo N estão disponíveis em uma variedade de estilos de terminação, incluindo snap/solder, snap/solder (contato estático), crimp/solder, field replaceable, soldered ou soldered/soldered.
2. Cenários de aplicação:
O conector de tipo N é adequado para uma variedade de cabos coaxial, incluindo os tipos de baixa perda.
Ele se destaca onde são necessárias alta potência e alto desempenho e é mais adequado para uso com cabos maiores de baixa perda.
É amplamente utilizado em radar, comunicações, transmissão de dados e equipamentos aeroespaciais.

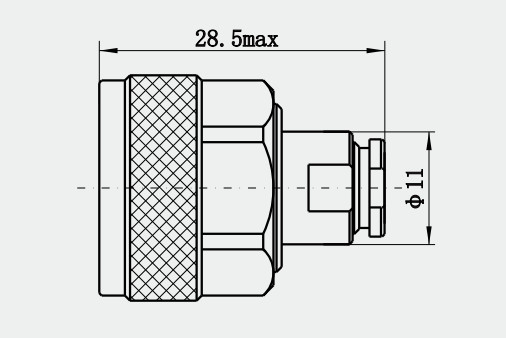

Desenho detalhado
Aplicações
1Equipamentos industriais: nos sistemas industriais de automação e controlo, os conectores N são utilizados para ligar sensores,Controladores e outros equipamentos para assegurar a precisão e estabilidade da transmissão do sinal.
2Ambiente marinho: os conectores N resistentes ao ambiente marinho são concebidos para equipamentos de exploração marinha e sistemas de comunicação submarinos,de estrutura impermeável e materiais resistentes à corrosão.
3Instrumentos de ensaio e medição:Os conectores do tipo N são utilizados em laboratórios e ambientes de ensaio para ligar equipamentos de ensaio e suportar a ligação e desconexão repetidas para garantir a fiabilidade do processo de ensaio..
4Televisão de transmissão: nos sistemas de transmissão de televisão de transmissão, os conectores N são usados para conectar transmissores, receptores e antenas para suportar a transmissão de sinais de vídeo e áudio de alta qualidade.
Catálogo de produtos
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Embalagem e entrega
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
