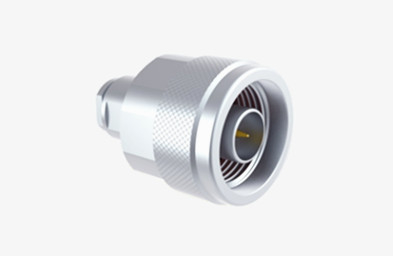

N Soldagem masculina de aço inoxidável + conector coaxial RF de pinça para cabo MF147A/MF147B
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Modelo: | N-J416G-1 | Gênero: | Homem |
| Destacar: | N Conector coaxial RF masculino,Conector coaxial RF de aço inoxidável,MF147B Conector coaxial de cabo RF |
||
N Soldagem masculina de aço inoxidável +conector coaxial RF de pinça para cabo MF147A/MF147B
Os conectores do tipo N são conectores coaxial roscados conhecidos pelas suas excelentes capacidades anti-vibração e desempenho elétrico, com uma faixa de frequência típica de até 11 GHz.Os nossos conectores do tipo N suportam frequências de até 18 GHz.São compatíveis com vários tipos de cabos de RF e são comumente utilizados na aviação, aeroespacial, radar, microondas, comunicações digitais e instrumentos de teste e medição.
Oferecemos personalização para diferentes tipos de conectores e adaptadores do tipo N para atender a vários requisitos do cliente.opções de montagem de flange ou de montagem de parede, podemos acomodar as suas necessidades específicas.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |
Desenho detalhado
Características:
1- Faixa de frequência: os conectores do tipo N suportam sinais na faixa de frequência de 0 a 11 GHz, com tipos aprimorados disponíveis até 18 GHz.Isto o torna excelente em aplicações de alta frequência e atende às necessidades dos sistemas modernos de comunicação e radar..
2. Especificação de impedância: a especificação de impedância dos conectores N é geralmente de 50 ohms, que é um dos valores de impedância mais comumente utilizados no campo de RF,Ajudar a assegurar a estabilidade e a eficiência da transmissão de sinais.
Aplicações:
1. Construção da estação base: os conectores do tipo N são utilizados em módulos transceptores de RF das estações base para garantir a estabilidade e confiabilidade da transmissão de sinal.
2Transmissão por microondas: nos sistemas de transmissão por microondas, os conectores N são utilizados para ligar a antena ao equipamento de transmissão/recepção, proporcionando um caminho de transmissão de sinal eficiente.
Catálogo do produto:
| Adaptador de RF |
| Guia de onda para adaptador coaxial |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Conector RF MCX/MMCX |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conectores de ondas milimétricas (2,4 mm, 2,92 mm) |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNC |
Embalagem e entrega:
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
