Conector RF feminino de aço inoxidável de tipo N para cabo CXN3507/M363A
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector coaxial RF de tipo N | Revestimento: | Revestidos de ouro/nickel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Modelo: | N-KF507G-2 | Gênero: | Fêmea |
| Destacar: | Conector RF feminino de tipo N,Conector de RF CXN3507,Conector de RF M363A |
||

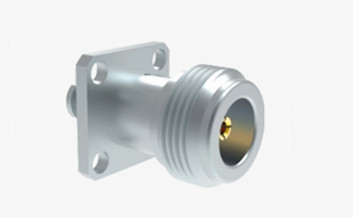

Conector RF feminino de aço inoxidável de tipo N para cabo CXN3507/M363A
Os conectores da série N são projetados e fabricados de acordo com as normas MIL-C-39012.Estes conectores oferecem um desempenho elétrico superior em frequências de até 11 GHzOs nossos conectores de engenharia de precisão estendem este intervalo para um impressionante 18 GHz e são adaptáveis a um amplo espectro de cabos de radiofrequência.alta fiabilidade, ampla largura de banda de frequência e benefícios adicionais, encontram amplas aplicações em sectores como a aviação, aeronáutica, sistemas de radar, comunicações de microondas,telecomunicações digitais, e medições de microondas.
Além disso, o conector do tipo N serve como um conector de interface de ensaio predominante, amplamente utilizado em instrumentos de ensaio e medição.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Garrafas | Borracha de silicone | |
| Isolador | PTFE | |
| Durabilidade | 500 Ciclos | |

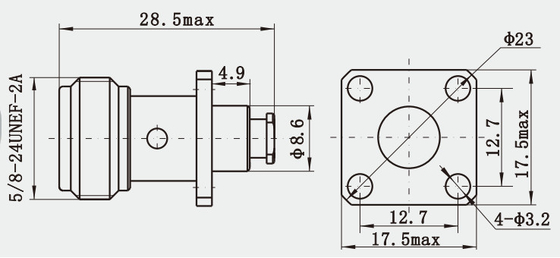

Desenho detalhado
Características:
1Aparência e estrutura: os conectores do tipo N estão disponíveis em perfis retos ou retângulos, bem como em flange de 4 buracos, press-in, parede, painel de 2 buracos, painel de 4 buracos,ou tipos não adequados para atender a diferentes necessidades de instalação e aplicaçãoCom a sua estrutura sólida, é comumente utilizado em ambientes de trabalho difíceis ou áreas de ensaio que requerem enchufe e descarga repetidos.
2Métodos de terminação: os conectores N estão disponíveis em vários métodos de terminação, incluindo snap/solder, snap/solder (contato estático), crimp/solder, field replaceable, soldered,ou soldados/soldados, proporcionando opções de ligação flexíveis.
Aplicações:
1Comunicação por satélite: No sistema de comunicação por satélite,Os conectores do tipo N são utilizados para ligar a ligação de comunicação entre estações terrestres e satélites para garantir a eficiência e segurança da transmissão de dados.
2Aviônica: os equipamentos de aviônica, tais como sistemas de navegação, sistemas de comunicação, etc., também utilizam amplamente conectores de tipo N para lidar com o ambiente de trabalho difícil.
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Conector de RF SMA/SSMA |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector RF MCX/MMCX |
| Conector de RF SMP/SSMP |
| Segamentos herméticos vidro-metal |
| Conector TNC RF |
| Conector RF de tipo N |
| Conectores de ondas milimétricas (2,4 mm, 2,92 mm) |
Embalagem e entrega:
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
