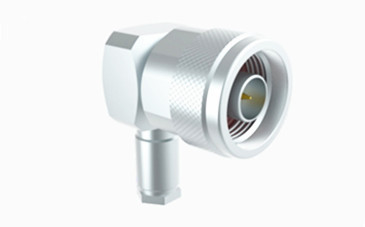

Conector coaxial RF masculino de aço inoxidável de ângulo direito da série N para cabo CXN3449/MF503A
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Modelo: | N-JW417G | Gênero: | Homem |
| Destacar: | Conector coaxial RF de ângulo direito masculino,Conector coaxial RF de aço inoxidável,Conector coaxial RF CXN3449/MF503A |
||
Conector coaxial RF masculino de aço inoxidável de ângulo direito da série N para cabo CXN3449/MF503A
Os conectores do tipo N são conectores coaxial com roscas concebidos para um desempenho robusto anti-vibração e excelentes características elétricas, com os nossos modelos suportando frequências de até 18 GHz.Estes conectores são compatíveis com uma variedade de cabos de RF e são amplamente utilizados em indústrias como a aviação, aeroespacial, sistemas de radar, comunicações por microondas, telecomunicações digitais e para instrumentos de ensaio e medição.
Oferecemos opções de personalização para vários conectores do tipo N para atender às diversas necessidades dos clientes.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |

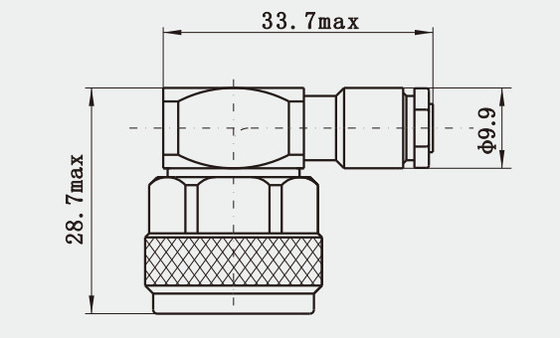

Desenho detalhado
Características:
1Material do corpo: O material do corpo dos conectores N pode ser latão ou aço inoxidável.humidade elevada e gases corrosivos.
2Confiabilidade e durabilidade: os conectores do tipo N são caracterizados por alta fiabilidade e longa vida útil e podem funcionar de forma estável em vários ambientes adversos.O seu mecanismo de ligação roscado é razoavelmente concebido para evitar eficazmente o afrouxamento e queda.
Aplicações:
1Sistemas de controlo: nos sistemas de controlo industriais, os conectores N são utilizados para ligar vários sensores e atuadores para assegurar a transmissão precisa dos sinais de controlo.
2Equipamento de ensaio e medição: nos equipamentos de ensaio e medição, são utilizados conectores de tipo N para ligar o instrumento de ensaio e o dispositivo em ensaio, para assegurar uma ligação de sinal fiável.
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conectores de ondas milimétricas (2,4 mm, 2,92 mm) |
Embalagem e entrega:
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
