Detalhes do produto:
Condições de Pagamento e Envio:
|

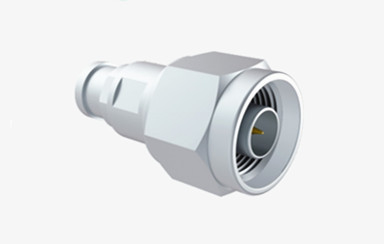

| Nome do produto: | Conector coaxial RF de tipo N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Modelo: | N-J206G-1 | Gênero: | Fêmea |
| Destacar: | Solder Type RF Coaxial Connector,N Male RF Coaxial Connector,CXN3450 RF Coaxial Connector |
||
Os conectores de tipo N são um tipo de conector coaxial roscado conhecido por suas excelentes propriedades anti-vibração e desempenho elétrico, com uma faixa de frequência típica de até 11 GHz.podem funcionar de forma eficaz até 18 GHzEstes conectores são versáteis e compatíveis com vários tipos de cabos de RF, tornando-os amplamente utilizados em indústrias como aviação, aeroespacial, sistemas de radar, comunicações de microondas,Comunicações digitais, e instrumentos de ensaio e medição.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |

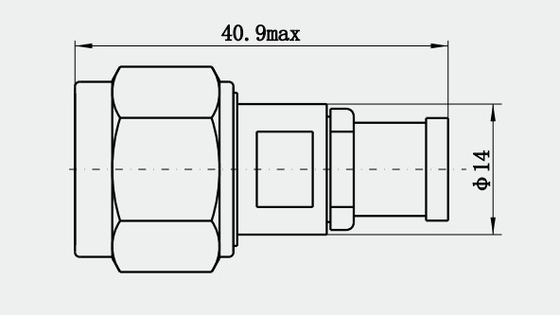

Desenho detalhado
Características:
1- Condutor externo: geralmente feito de material metálico, com boa condutividade elétrica e resistência mecânica, não só como circuito de transmissão de sinal,mas também desempenham um papel na fixação e proteção das partes internas.
2- condutor interno: também feito de material metálico, e o condutor externo constituem juntos o canal de transmissão do sinal,O projeto deve garantir que a transmissão de sinal de baixa perda e alta eficiência.
3Isolador: situado entre os condutores interno e externo, utilizado para isolar os dois, para evitar o curto-circuito do sinal, o material é geralmente selecionado com estabilidade constante dielétrica,boa resistência à temperatura.
4Mecanismo de bloqueio: utilização de ligações roscadas, através da rotação da fechadura, para obter uma ligação rápida e fiável.Este projeto faz o conector em ambiente de vibração ou choque também pode manter uma conexão estável.
Aplicações:
1Equipamento de comunicação sem fios: os conectores RF de cabo de splice tipo N desempenham um papel importante nos equipamentos de comunicação sem fios, tais como estações base, sistemas de antenas,Equipamento de transmissão de microondas, etc.As suas características de transmissão de largura de banda larga e desempenho de baixa perda garantem uma transmissão de sinal estável.
2Equipamento eletrónico automóvel: Com a melhoria da eletrónica automóvel, os conectores do tipo N são também utilizados em radares de automóveis, sistemas de navegação,carregamento sem fios e outros equipamentos para satisfazer a demanda de transmissão de sinais de alta frequência.
3Dispositivos médicos: No campo dos dispositivos médicos, os conectores RF de cabo de ligação do tipo N podem ser utilizados para a monitorização sem fio de dispositivos médicos, transmissão de dados, etc.,para garantir a precisão e dados médicos em tempo real.
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNCConectores de onda milimétrica (2,4 mm, 2,92 mm) |
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
