Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz (Max.18GHz) |
| Modelo: | N-K416G | VSWR: | ≤ 1.3 |
Os conectores do tipo N são conectores coaxial roscados, conhecidos pelas suas robustas capacidades anti-vibração e características elétricas superiores, com uma faixa de frequência típica de até 11 GHz.No entantoOs nossos conectores LTI N cumprem os padrões MIL-C-39012.Estes conectores são compatíveis com vários cabos de RF e são amplamente utilizados em indústrias como a aviação, aeroespacial, sistemas de radar, comunicações de microondas, comunicações digitais e instrumentos de ensaio e medição.
Oferecemos opções de personalização para uma variedade de conectores e adaptadores de tipo N para atender às diversas necessidades dos clientes.Montagem de flange ou montagem de parede, podemos adaptar soluções às suas necessidades específicas.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | Brass,
Revestidos com níquel |
| Fêmea | Fósforo Bronze,
Revestidos com níquel |
|
| Contato resistente | Fósforo Bronze | Revestidos com níquel |
| Concha / Habitação | Cobre Aço inoxidável |
Revestidos com níquel |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |

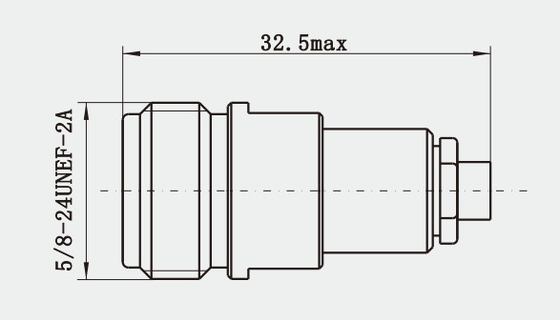

Desenho detalhado
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Características:
1. Transmissão de largura de banda larga: suporta uma ampla gama de frequências de sinal, que vão de 0 a 11 GHz e o tipo melhorado pode cobrir até 18 GHz,satisfazer as necessidades de uma variedade de aplicações de RF.
2Baixa perda: Adotando materiais de alta qualidade e um processo de fabricação preciso, a perda gerada durante a transmissão de sinal é extremamente baixa,que contribui para melhorar a eficiência e a qualidade da transmissão de sinal.
3. Alta blindagem: a carcaça é geralmente feita de material metálico com bom desempenho de blindagem eletromagnética,que podem prevenir eficazmente a influência de interferências electromagnéticas externas na transmissão do sinal.
4. Forte durabilidade: Após tratamento e testes especiais, pode funcionar de forma estável em condições ambientais adversas (como alta temperatura, baixa temperatura, umidade, etc.).) e tem uma longa vida útil.
Aplicações:
1. Aeroespacial: O campo aeroespacial tem requisitos de desempenho extremamente elevados para os conectores, e os conectores RF de cabo de splice tipo N são amplamente utilizados em comunicações por satélite, sistemas de radar,Navegação de aeronaves e outros sistemas essenciais para a sua elevada fiabilidade, resistência a altas temperaturas, resistência às vibrações e outras características.
2Equipamento de radiodifusão e televisão: No sistema de transmissão de radiodifusão e televisão, os conectores de cabo de ligação RF de tipo N são utilizados para ligar transmissores, receptores,Antenas e outros equipamentos destinados a assegurar a transmissão de sinais de radiodifusão e televisão de elevada qualidade.
3Automatização industrial: no sistema de controlo da automação industrial, os conectores do tipo N podem ser utilizados para ligar vários sensores,Atuadores e controladores para realizar a transmissão rápida de dados e a execução precisa de instruções de controlo.
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Estamos ansiosos para receber o seu inquérito em uma data rápida. Por favor, entre em contato conosco o que você precisa (( comprimento do cabo / conector) para que possamos oferecer-lhe o SPEC, e a melhor qualidade e serviço,preço competitivo, resposta atempada, entrega a tempo
