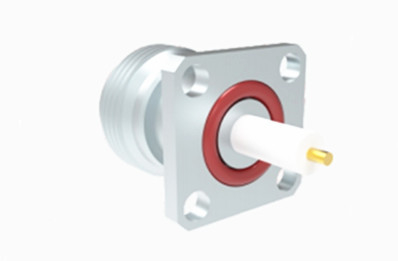

Conector coaxial de micro-bandas RF de flange de 4 buracos feminino de tipo N com junta de borracha de silicone durável
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Gênero: | Fêmea | Garrafas: | Borracha de silicone |
| Durabilidade: | 500 Ciclos | Estilo do corpo: | Direita. |
| Destacar: | Conector coaxial RF de flange de 4 furos,Conector coaxial RF de micro-banda |
||
Tipo N Conector coaxial RF de micro-bandas de flange de 4 buracos feminino
Os conectores do tipo N são conectores coaxial que utilizam um mecanismo de acoplamento roscado, oferecendo excelente resistência à vibração e desempenho elétrico superior.Eles normalmente operam dentro de uma faixa de frequência de 11 GHz, mas podem suportar frequências de até 18 GHzEstes conectores são versáteis e compatíveis com vários tipos de cabos de RF, tornando-os amplamente utilizados em indústrias como aviação, aeroespacial, sistemas de radar, comunicações de microondas,Comunicações digitais, e equipamento de ensaio e medição.
Fornecemos opções de personalização para vários conectores e adaptadores de tipo N para atender às necessidades específicas do cliente.Configurações de montagem de flange ou de montagem de parede, podemos adaptar os nossos produtos às suas necessidades.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |

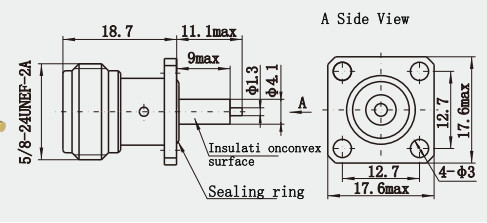

Desenho detalhado
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |
Características:
1Estrutura robusta: os conectores do tipo N possuem um design estrutural robusto e são adequados para ambientes de trabalho adversos ou áreas de ensaio que requerem ligação e desconexão repetidas.
2Conexão roscada: os conectores do tipo N são roscados para uma conexão rápida e confiável por bloqueio rotacional.Este projeto permite que o conector mantenha uma ligação estável mesmo em ambientes de vibração ou choque.
3. Boa blindagem: a casca do conector tipo N é geralmente feita de material metálico,que possui um bom desempenho de blindagem eletromagnética e pode prevenir eficazmente a influência de interferências eletromagnéticas externas na transmissão do sinal.
Aplicações:
1Equipamento de comunicação: os conectores do tipo N são amplamente utilizados em equipamentos de comunicação sem fio, como estações base e sistemas de antenas.Ampla gama de frequências de funcionamento e baixa perda, os conectores de tipo N são capazes de satisfazer a demanda por conectores de RF de alto desempenho nestes dispositivos.
2Eletrónica automóvel: Na electrónica automóvel, os conectores N também desempenham um papel importante.Pode fornecer soluções de ligação fiáveis para garantir uma transmissão de sinal estável e fiável entre dispositivos eletrónicos automotivos.
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Conector RF MCX/MMCX |
| Guia de onda para adaptador coaxial |
| Conector TNC RF |
| Conector de RF SMP/SSMP |
| Conector de RF SMA/SSMA |
| Junções giratórias de microondas |
| Conector RF de tipo N |
| Conector RF BNC |
Embalagem e entrega:
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
