Detalhes do produto:
Condições de Pagamento e Envio:
|

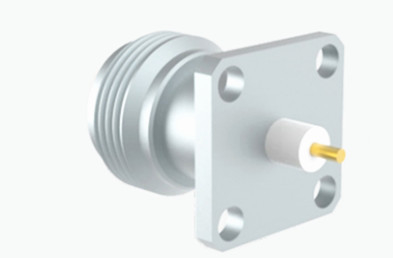

| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Modelo: | N-KFD289G | Gênero: | Fêmea |
| Destacar: | Conector coaxial RF de flange de 4 furos,N Conector coaxial RF de aço inoxidável,Conector coaxial RF de comunicação |
||
Os conectores do tipo N são conectores coaxial roscados conhecidos por suas excelentes propriedades anti-vibração e desempenho elétrico, com uma faixa de frequência típica de até 11 GHz.Os nossos conectores do tipo N são projetados para operar eficientemente até 18 GHzEstes conectores são versáteis e compatíveis com vários tipos de cabos de RF, tornando-os amplamente utilizados em indústrias como aviação, aeroespacial, sistemas de radar, comunicações de microondas,Comunicações digitaisOferecemos opções de personalização para diferentes tipos de conectores e adaptadores do tipo N para atender às necessidades específicas do cliente.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | Brass,
Revestidos com níquel |
| Fêmea | Fósforo Bronze,
Revestidos com níquel |
|
| Contato resistente | Fósforo Bronze | Revestidos com níquel |
| Concha / Habitação | Cobre Aço inoxidável |
Revestidos com níquel |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |

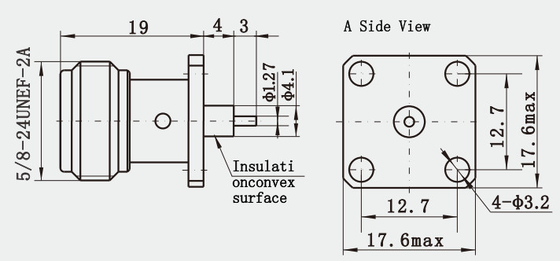

Desenho detalhado
Características:
1Estrutura básica: A estrutura básica do conector de tipo N consiste em três partes: condutor interno, condutor médio e externo, e também contém partes estruturais, vedações e assim por diante.
2. Concepção da forma: A forma do conector tipo N é dividida em tipo reto ou de ângulo reto e tipo de flange de 4 buracos, tipo de pressão, tipo de espaçador, tipo de painel de 2 buracos, tipo de painel de 4 buracos ou tipo sem carga.
Indicadores de desempenho
3Impedância característica: A impedância característica dos conectores do tipo N é geralmente de 50 ohms, que é a impedância padrão amplamente utilizada nos campos das comunicações móveis, dados sem fio,Sistema de chamadas, etc.
Aplicações:
1Estação base de comunicações móveis: devido à sua elevada fiabilidade e excelente desempenho de intermodulação,O conector do tipo N é comumente utilizado em estações de base de comunicações móveis para garantir a transmissão estável do sinal.
2Equipamento de comunicação sem fios: nos equipamentos de comunicação sem fios, a elevada capacidade de carga de potência e o bom desempenho de RF dos conectores do tipo N tornam-nos uma escolha ideal.
3Transmissão e recepção de radiodifusão e televisão: os conectores N são adequados para sistemas de transmissão e recepção de radiodifusão e televisão e podem fornecer uma ligação de sinal estável.
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNCConectores de onda milimétrica (2,4 mm, 2,92 mm) |
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
