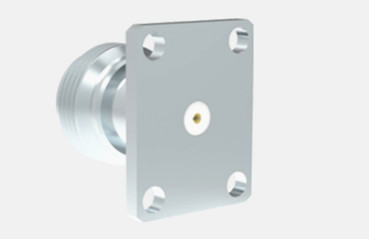

Conector coaxial RF feminino de alto desempenho de tipo N para comunicação
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Modelo: | N-KFD383 | Gênero: | Fêmea |
| Destacar: | tipo conector coaxial fêmea de n do rf,Conector coaxial RF de alto desempenho,Conector coaxial RF de comunicação |
||
Conector coaxial RF feminino de alto desempenho de tipo N para comunicação
Os conectores de tipo N são conectores coaxial roscados, conhecidos por suas robustas capacidades anti-vibração e características elétricas superiores, normalmente suportando frequências de até 11 GHz.Os nossos avançados conectores do tipo N estendem este intervalo para 18 GHz.Estes conectores são versáteis e compatíveis com vários tipos de cabos RF, tornando-os amplamente utilizados em indústrias como aviação, aeroespacial, sistemas de radar, comunicações de microondas,Comunicações digitaisOferecemos opções de personalização para diferentes tipos de conectores e adaptadores do tipo N para atender às necessidades específicas do cliente,se você precisa de configurações retas ou retângulos, montura de flange ou de parede.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Garrafas | Borracha de silicone | |
| Isolador | PTFE | |
| Durabilidade | 500 Ciclos | |

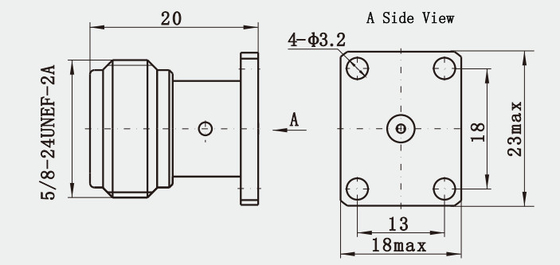

Desenho detalhado
Características:
1Relação de onda de tensão (VSWR): Este é um dos índices importantes para medir a superioridade dos conectores.
Características do material
2Material do condutor externo: O condutor externo dos conectores do tipo N é geralmente feito de aço inoxidável, que geralmente é mais durável, mas também mais caro de fabricar.
3Conexão: N conectores são roscados, o que proporciona boa resistência mecânica e estabilidade.
Aplicações:
1Sistema de radar: devido à sua estrutura sólida, os conectores N funcionam bem em sistemas de radar e podem suportar uma grande transmissão de potência.
2Comunicação por satélite: os conectores N são amplamente utilizados em sistemas de comunicação por satélite, suportando a transmissão de sinal de banda de alta frequência.
3Instrumentos de medição de microondas: os conectores N são comumente utilizados em instrumentos de medição de microondas que exigem estabilidade de alta frequência e desempenho de blindagem.
4Equipamento de ensaio de laboratório: os conectores do tipo N são adequados para equipamento de ensaio de laboratório, especialmente no campo de ensaio que requer enxugamento e desconexão repetidos.
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Conector de RF SMA/SSMA |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector RF MCX/MMCX |
| Conector de RF SMP/SSMP |
| Segamentos herméticos vidro-metal |
| Conector TNC RF |
| Conector RF de tipo N |
| Conectores de ondas milimétricas (2,4 mm, 2,92 mm) |
Embalagem e entrega:
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
