| Nome do produto: | Conector de TNC RF | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Padrão de concepção: | IEC 60169-17 |
| Material de contacto: | Bronze, BECU | Durabilidade: | 500 Ciclos |
| Tipo: | Direita. | Aplicação: | RF |
| Gênero: | Homem | ||
| Destacar: | Conector coaxial RF de contato masculino de latão,Conector coaxial RF profissional de aço inoxidável,Conector coaxial folheado a níquel do RF |
||

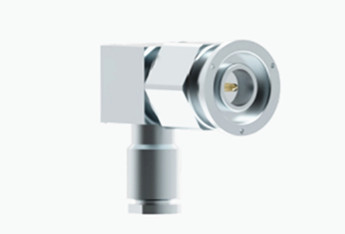

Conector coaxial RF de aço inoxidável de ângulo direito
O produto da série TNC é projetado como uma variante roscada do conector BNC. Os conectores TNC RF são caracterizados por fios de parafuso para acoplamento e são em miniatura, roscados,unidades impermeáveis com uma impedância constante de 50 ohmsEles operam de DC a 11 GHz e vêm em dois tipos: polaridade padrão e inversa.Embora o seu desempenho possa não corresponder ao dos produtos industriais ou de qualidade superiorOs conectores TNC são amplamente utilizados para conexões de antena e têm muitas aplicações em aviônica, defesa, comunicações,e mercados industriais geraisA polaridade inversa e os conectores TNC de 75 ohms também estão disponíveis.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
Características elétricas | ||||
Impedância | 50Ω | |||
Faixa de frequência | DC ~ 4 GHz | |||
Voltagem nominal | 2500VRMS (nível máximo do mar) | |||
Dieléctricos Resistência à tensão | 750VRMS (nível máximo do mar) | |||
Resistência ao isolamento | ≥ 2000MΩ | |||
Resistência ao contacto | Condutor externo | ≤ 6mΩ | ||
Condutor central | ≤ 1,5 mΩ | |||
VSMR | ≤ 1.3 | |||
Especificação mecânica
| Padrão de concepção | IEC 60169-17 |
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 13.6N máximo |
| Força de desacoplamento | 13.6N máximo |

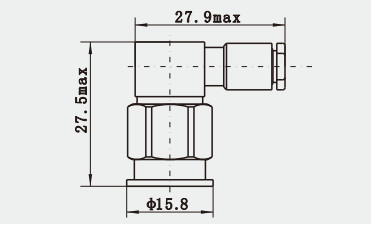

Desenho pormenorizado deConector coaxial RF de aço inoxidável de ângulo direito :
Unidade: ((mm)
Características:
1. Projeto estrutural
Conexão roscada: os conectores TNC adotam um mecanismo de conexão roscada, esta conexão faz com que possa ser firmemente fixado ao conectar,Evitar eficazmente que a ligação se afrouxe devido a vibrações, tração e outros factores, para assegurar a estabilidade e a fiabilidade da transmissão do sinal, especialmente adequado para ocasiões com elevados requisitos de estabilidade da ligação, como a aeroespacial,estações de base de comunicação e assim por diante.
Pequena e média potência: conectores de pequena e média potência, a sua estrutura e propriedades eléctricas para satisfazer as necessidades de transmissão de sinais RF de pequena e média potência, em comunicações gerais,teste e medição e outros campos são amplamente utilizados.
Performance mecânica
2. Forte resistência às vibrações: devido à utilização de ligações roscadas e à robustez do projeto estrutural, os conectores TNC têm um elevado nível de resistência às vibrações,Capaz de manter uma ligação estável em ambientes mecânicos adversos, adequado para a aviação, aeroespacial e outros campos na presença de ambientes de vibração e choque.
Alta confiabilidade: Após um design e testes rigorosos, os conectores TNC têm alta confiabilidade, podem trabalhar de forma estável por um longo tempo, reduzir o número de falhas e manutenção, reduzir o custo de uso.
Aplicação:
1Estação Base de Comunicação Sem Fio
Nas estações de base de comunicações móveis, os conectores TNC são utilizados para ligar transmissores, receptores, antenas e outros equipamentos para transmissão de sinal de RF.como características de correspondência de baixa perda e impedância estável, garantir que os sinais possam ser transmitidos de forma eficiente entre dispositivos, reduzindo a atenuação e a distorção do sinal, o que é crucial para garantir a qualidade e a cobertura das comunicações móveis,quer sejam chamadas de voz ou transmissão de dados, que depende de uma ligação RF estável e fiável na qual o conector TNC desempenha um papel fundamental.
2Sistemas de comunicação de microondas
Nos sistemas de comunicação de microondas, tais como estações de retransmissão de microondas e estações terrestres de comunicação por satélite, os conectores TNC são usados para conectar equipamentos de microondas, tais como misturadores, conversores up-Máquinas e aparelhos para a produção de energiaComo os sinais de microondas exigem uma elevada estabilidade e precisão na transmissão, the high-precision manufacturing process and good electrical performance of TNC connectors can meet the demand for microwave signal transmission and ensure the accurate transmission of signals between different devices, garantindo assim o funcionamento normal dos sistemas de comunicação de microondas.
Nota:
Temos mais de 10.000 tipos deConector TNC, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
