Conector coaxial RF de parede feminina TNC de alta durabilidade para cabos CXN3506 / MF108A Impedância de 50Ω
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Revestimento: | de aço inoxidável | Impedância: | 50Ω |
|---|---|---|---|
| Material de contacto: | Bronze, BECU | Durabilidade: | 500 Ciclos |
| Faixa de frequência: | DC~11GHz | Voltagem nominal: | 500VRMS* |
| Pressão média: | 1500VRMS* | Resistência ao isolamento: | ≥ 5000 MΩ |
| Destacar: | Conector coaxial RF de alta durabilidade,Conector coaxial RF CXN3506,conector coaxial de 50Ω RF |
||

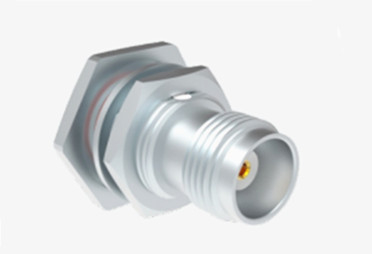

Conector coaxial de parede RF feminino TNC para cabo CXN3506/MF108A
O produto da série TNC é uma variante roscada do conector BNC, projetado com fios de parafuso para acoplamento seguro.unidades impermeáveis com uma impedância constante de 50 ohmsExistem dois tipos de conectores TNC disponíveis: polaridade padrão e polaridade inversa.
Esses conectores econômicos normalmente usam componentes fundidos e moldados.são ideais para uma variedade de aplicações comerciaisOs conectores TNC são amplamente utilizados em conexões de antena e têm inúmeras aplicações em aviônica, defesa, comunicações e no mercado industrial geral.A polaridade inversa e os conectores TNC de 75 ohms também estão disponíveis.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC~11 GHz
|
|||
|
Voltagem nominal
|
500VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
1500VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 5000 MΩ
|
|||
|
Resistência ao contacto
|
Condutor externo
|
≤ 0,5 mΩ
|
||
|
Condutor central
|
≤ 2,0 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Especificação mecânica
| Padrão de concepção | IEC 60169-17 |
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 13.6N máximo |
| Força de desacoplamento | 13.6N máximo |
Características:
1. Conexão roscada fiável: A conexão roscada é mais sólida do que a conexão do tipo snap, o que pode garantir uma conexão estável em ambiente de alta vibração,e normalmente tem função de auto-bloqueio, o que pode impedir efetivamente o afrouxamento do conector.
2. Forte desempenho anti-afrouxamento: o conector roscado tem uma função de auto-bloqueio, o que pode efetivamente melhorar a fiabilidade da ligação,evitar o impacto da transmissão do sinal devido ao afrouxamento.
3. Bom desempenho impermeável: a parte de ligação adota uma estrutura selada, que tem um bom desempenho impermeável e é adequada para utilização em ambientes externos ou úmidos.
Aplicação:
1. Construção de estações de base sem fios: nas redes de comunicação sem fios, tais como a construção e manutenção de estações de base 2G, 3G, 4G, 5G,Conectores de cabo TNC são usados para conectar equipamentos de estação base e antenas entre o cabo de radiofrequência, para assegurar a transmissão estável dos sinais para garantir a qualidade da comunicação.
2Sistema de comunicação por satélite: na estação terrestre de satélite, o conector de cabo TNC é utilizado para ligar equipamentos de comunicação por satélite e alimentador de antena,para realizar a transmissão e recepção de sinais de satélite, e assegurar a suavidade da ligação de comunicação por satélite.
Indústria da rádio e da televisão
3Produção e transmissão de programas: nos estúdios de rádio e televisão, caminhões OB e outros lugares, os conectores de cabo TNC são usados para conectar câmeras de vídeo,Máquinas e aparelhos para a produção de áudio e vídeo, bem como a produção de sinais de programa através do cabo para o transmissor ou sistema de radiodifusão, para garantir a alta qualidade dos sinais de programa transmitidos.

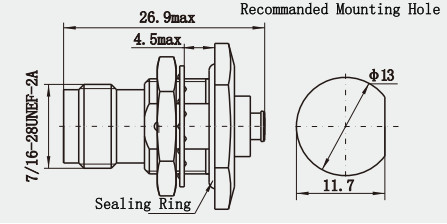

Desenho detalhado:
Unidade: ((mm)
Nota:
Temos mais de 10.000 tipos deConector TNC, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
