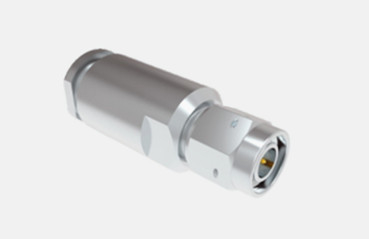

Conector coaxial RF masculino de aço inoxidável TNC para cabo LMR-400/FS6057 ((S)

Imagem Grande : Conector coaxial RF masculino de aço inoxidável TNC para cabo LMR-400/FS6057 ((S) Melhor preço

Detalhes do produto:

Lugar de origem:	China
Marca:	ELT (Elite)
Certificação:	ISO-9001-2015
Número do modelo:	TNC-J400CG-1

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	100 PCS
Preço:	negotiable
Detalhes da embalagem:	Cartão de exportação padrão
Tempo de entrega:	Dentro de 5 a 7 dias úteis (para existências)
Termos de pagamento:	T/T, Western Union, L/C
Habilidade da fonte:	100, 000 peças por mês

Conversar

Descrição de produto detalhada

Nome do produto:	TNC Conector	Revestimento:	Revestidos de ouro/niquel
Impedância:	50Ω	Certificado:	ISO-9001-2015 (em inglês)
Durabilidade:	500 Ciclos	Material de contacto:	Bronze, BECU
Aplicação:	Micro-ondas
Destacar:	Conector coaxial RF masculino TNC , FS6057(S) Conector coaxial RF SS , Conector coaxial RF LMR-400

Conector coaxial RF masculino de aço inoxidável TNC para cabo LMR-400/FS6057 ((S)

A série TNC é uma variante roscada do conector BNC, com suas contrapartes TNC RF distinguidas por acoplamento de rosca de parafuso.mantendo uma impedância constante de 50 Ohm num amplo espectro de frequências de CC a 11 GHzDisponíveis em configurações de polaridade padrão e inversa, eles são tipicamente fabricados usando componentes fundidos e moldados, oferecendo uma solução acessível.Embora o seu desempenho possa não competir com o dos produtos industriais de primeira qualidade, os conectores TNC são perfeitamente adequados para uma ampla gama de aplicações comerciais, particularmente em conexões de antena dentro de aviônicos, comunicações e mercados gerais da indústria.A polaridade inversa e as versões de 75 Ohm também estão disponíveis para atender às necessidades específicas.

Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.

Características elétricas
Impedância	50Ω
Faixa de frequência	DC ~ 4 GHz
Voltagem nominal	2500VRMS (nível máximo do mar)
Dieléctricos Resistência à tensão	750VRMS (nível máximo do mar)
Resistência ao isolamento	≥ 2000MΩ
Resistência ao contacto	Condutor externo	≤ 6mΩ
	Condutor central	≤ 1,5 mΩ
VSWR	≤ 1.3

MecaEspecificações

Padrão de concepção	IEC 60169-17
Compatível com a RoHS	- Sim, sim.
Terminação do contacto com o centro	Crimp
Terminação do contacto externo	Crimp
Ciclos de acasalamento	500 Ciclos
Conservação de contactos	10N min
Retenção de cabo	100 N min
Força de acasalamento	13.6N máximo
Força de desacoplamento	13.6N máximo

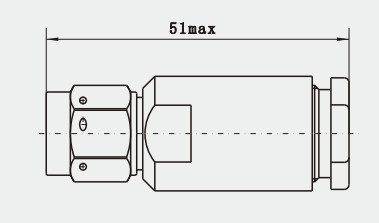

Desenho detalhado

Conector coaxial RF masculino de aço inoxidável TNC para cabo LMR-400/FS6057 ((S) 0

Características:
1.Conexão com rosca estável: a conexão com rosca é mais forte e confiável do que a conexão tipo snap,que assegura uma ligação estável num ambiente de vibração elevada e não é fácil de desconectar acidentalmente.
2Uma ampla gama de tipos: retos, de ângulo reto de 90 graus, paredes, painéis de 4 buracos ou tipos de montagem livre podem ser selecionados de acordo com diferentes cenários de aplicação e restrições de espaço.
Aplicação:
1Automatização industrial: nos sistemas de automação industrial, os conectores TNC podem ser utilizados para ligar sensores,Controladores e atuadores para realizar a transmissão de dados sem fio e melhorar a eficiência e automação da produção industrial.
2- Campo da investigação científica e da educação: nas experiências de investigação científica e educacional,Os conectores TNC são frequentemente usados para conectar vários equipamentos experimentais e equipamentos de ensino para suportar a transmissão de sinais de alta frequência, para satisfazer as necessidades dos investigadores e estudantes de realizar experiências e investigação.
