Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector de TNC RF | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Padrão de concepção: | IEC 60169-17 |
| Material de contacto: | Bronze, BECU | Durabilidade: | 500 Ciclos |
| Tipo: | Direita. | Aplicação: | RF |
| Gênero: | De homem para mulher | ||
| Destacar: | Adaptador coaxial de conexão RF sem costura,Adaptador coaxial de RF feminino,Adaptador coaxial TNC RF |
||

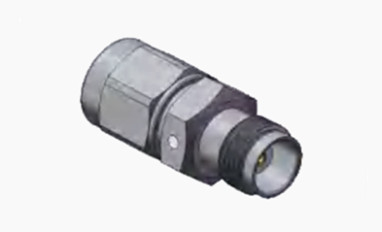

Adaptador de conector coaxial de RF de macho para fêmea
A série TNC representa uma evolução roscada do conector BNC, concebido com fios de parafuso para acoplamento seguro.Conectores RF à prova d'água mantêm uma impedância e função consistentes de 50 ohms na faixa de frequências DC a 11 GHzVêm em duas variantes: polaridade padrão e polaridade inversa, utilizando materiais fundidos e moldados para acessibilidade.Embora possam não oferecer o mesmo desempenho das opções industriais ou premiumComumente empregados em conexões de antena, os conectores TNC também desempenham funções vitais em aviônica, defesa, comunicações,e vários sectores industriaisAlém disso, as versões de 75 ohms e polaridade inversa aumentam ainda mais a sua adaptabilidade.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ~ 4 GHz
|
|||
|
Voltagem nominal
|
2500VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
750VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 2000MΩ
|
|||
|
Resistência ao contacto
|
Condutor externo
|
≤ 6mΩ
|
||
|
Condutor central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Especificação mecânica
| Padrão de concepção | IEC 60169-17 |
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 13.6N máximo |
| Força de desacoplamento | 13.6N máximo |

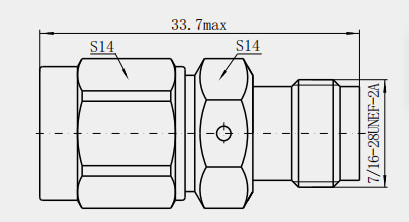

Desenho pormenorizado deAdaptador de conector coaxial de RF de macho para fêmea
Unidade: ((mm)
Características:
1. Conexão roscada confiável: Adotando a conexão roscada, este tipo de conexão é geralmente mais robusto do que a conexão do tipo snap,que pode funcionar sob frequência mais elevada e manter uma ligação estável sob ambiente de vibração elevada.
2. Projeto anti-afrouxamento: O conector roscado tem uma função de auto-bloqueio, que pode efetivamente impedir que o conector se afrouxe, melhorar a confiabilidade da conexão,e garantir uma utilização estável a longo prazo.
3. Bom desempenho impermeável: a parte de conector adota uma estrutura selada, que tem um bom desempenho impermeável e é adequado para ambiente externo ou úmido.
4. Resistente à corrosão e à poeira: com desempenho resistente à corrosão, durável e à poeira, pode funcionar de forma estável em condições ambientais adversas e prolongar a sua vida útil.
Aplicação:
Campo de controlo industrial
1Sistema de controlo de automação: em alguns sistemas de controlo de automação industrial, tais como controlo de robôs, controlo de automação de linhas de produção, etc., pode envolver a transmissão e controlo de sinais de RF.Adaptador TNC pode ser usado para conectar a linha de sinal de RF entre o controlador e os sensoresA sua estrutura compacta é concebida para ser fácil de instalar e de utilizar em equipamentos industriais e, ao mesmo tempo,pode adaptar-se à alta temperatura, alta umidade, interferências eletromagnéticas e outras condições adversas no ambiente industrial.
2Instrumentação: muitos instrumentos industriais, tais como osciloscópios, colectores de sinal, etc., precisam ser ligados a fontes externas de sinal de RF ou dispositivos em teste,e adaptadores TNC podem fornecer estes instrumentos com interfaces de conexão de sinal confiáveis para garantir a transmissão precisa dos sinais de medição, o que contribui para melhorar a precisão do controlo dos processos de produção industrial.
Nota:
Temos mais de 10.000 tipos deConector TNC, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
