Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | TNC Conector | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Materiais: | De aço |
| Material de contacto: | Bronze, BECU | Durabilidade: | 500 Ciclos |
| Padrão de concepção:: | IEC 60169-17 | Tipo: | montagem da flange 4-Hole |
| Destacar: | Conector RF feminino TNC,Conector de RF de montagem segura,Conector RF de flange de 4 buracos |
||

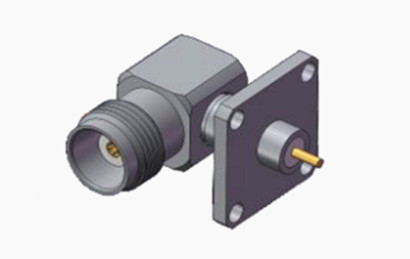

Conector RF de flange de 4 furos de ângulo direito feminino para montagem segura
A série TNC representa uma adaptação roscada do conector BNC, incorporando fios de parafuso para acoplamento confiável.Os conectores TNC RF mantêm uma impedância consistente de 50 ohms numa faixa de frequências que se estende de CC a 11 GHzExistem duas variantes: polaridade padrão e polaridade inversa.Estes conectores econômicos se destacam em diversos contextos comerciaisComumente empregados em conexões de antena, os conectores TNC encontram amplo uso em aviônica, defesa, comunicações e vários setores industriais.versões de polaridade inversa e 75 ohms do conector TNC também estão disponíveis.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ~ 4 GHz
|
|||
|
Voltagem nominal
|
2500VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
750VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 2000MΩ
|
|||
|
Resistência ao contacto
|
Condutor externo
|
≤ 6mΩ
|
||
|
Condutor central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Especificação mecânica
| Padrão de concepção | IEC 60169-17 |
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 13.6N máximo |
| Força de desacoplamento | 13.6N máximo |

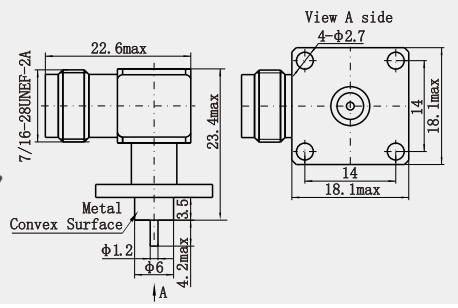

Desenho detalhado
Características:
1. Design em ângulo reto: adequado para cenários de espaço limitado, conveniente para instalação e fiação.
2. Interface de linha de microstrip: adequado para circuitos de microstrip, proporcionando um bom desempenho de transmissão de sinal de alta frequência.
3. Flange de 4 buracos: fornece fixação mecânica fiável para garantir a estabilidade da ligação.
4Durabilidade: materiais de alta qualidade e design estrutural para se adaptar a conexões frequentes e ambientes adversos.
5Compatibilidade eletromagnética: bom desempenho de blindagem para reduzir interferências e perdas de sinal.
6.Compatibilidade ampla: compatível com uma ampla gama de dispositivos e marcas, adaptando-se a diferentes cenários de aplicação.
Aplicação:
Os conectores TNC são amplamente utilizados em comunicações sem fio, teste e medição, automação industrial, eletrônica, aeroespacial e dispositivos médicos.Todas estas áreas exigem conexões de RF confiáveis para garantir a transmissão de sinal estável e eficienteEm seguida, considero as aplicações específicas em cada campo. Por exemplo, equipamentos de comunicações sem fio, tais como estações base e roteadores; analistas de rede em teste e medição;Sensores sem fios na automação industrial■ equipamento de comunicações na electrónica; comunicações por satélite na indústria aeroespacial; e máquinas de ressonância magnética no equipamento médico.
Nota:
Temos mais de 10.000 tipos deConector TNC, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
