Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | TNC Conector | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Durabilidade: | 500 Ciclos |
| Materiais: | De aço | Material de contacto: | Bronze, BECU |
| Padrão de concepção:: | IEC 60169-17 | Tipo: | Ângulo reto |
| Destacar: | Conector RF hermético TNC,Conector RF de flange de 4 buracos,Conector RF para aplicações de microstrip |
||

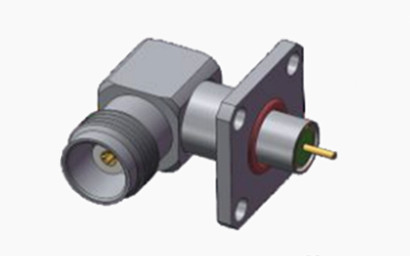

Conector RF de flange de 4 furos de ângulo direito feminino hermético TNC para aplicações de microstrip
O produto da série TNC é uma iteração roscada do conector BNC, distinguido por seus fios de parafuso para acoplamento seguro.As unidades à prova d'água possuem uma impedância constante de 50 ohms e operam na faixa de frequências DC-11 GHzExistem duas variantes de conectores TNC: polaridade padrão e inversa.O seu desempenho não é igual ao dos produtos industriais ou militaresNo entanto, eles são altamente adequados para várias aplicações comerciais. Amplamente empregados em conexões de antena, os conectores TNC encontram amplo uso em aviônica, defesa, comunicações,e mercados industriais geraisA polaridade inversa e as versões de 75 ohms do conector TNC também estão disponíveis.
Especificações:
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
|
Características elétricas
|
||||
|
Impedância
|
50Ω
|
|||
|
Faixa de frequência
|
DC ~ 4 GHz
|
|||
|
Voltagem nominal
|
2500VRMS (nível máximo do mar)
|
|||
|
Dieléctricos Resistência à tensão
|
750VRMS (nível máximo do mar)
|
|||
|
Resistência ao isolamento
|
≥ 2000MΩ
|
|||
|
Resistência ao contacto
|
Condutor externo
|
≤ 6mΩ
|
||
|
Condutor central
|
≤ 1,5 mΩ
|
|||
|
VSMR
|
≤ 1.3
|
|||
Especificação mecânica
| Padrão de concepção | IEC 60169-17 |
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de desacoplamento | 13.6N máximo |
| Força de acasalamento | 13.6N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -30 a +70°C |
| Classificação de PI (acoplada) | Proteção IP64 |

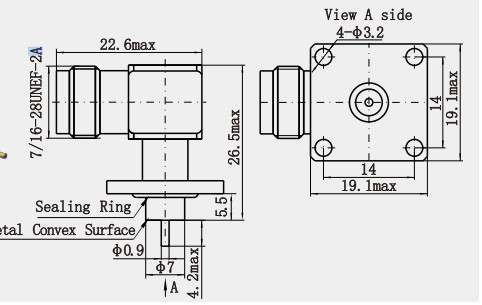

Desenho de contorno:
Características:
1Tipo de conector:
Conector de tipo TNC para aplicações de radiofrequência (RF).
2Tipo de interface:
Fêmea hermética (interface feminina selada), fornece boa proteção.
3. Design de ângulo:
Projeto de ângulo reto para instalação fácil em equipamentos onde o espaço é limitado.
4. Estilo de montagem:
Flange de 4 buracos para montagem mecânica sólida.
5Tipo de linha de transmissão:
Microstrip para transmissão de sinal de alta frequência.
Aplicação:
Equipamento de comunicação sem fios
Sistemas de radar
Equipamento de microondas
Equipamento de ensaio e medição
Aplicações aeroespaciais
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
