Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Conector de TNC RF | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Durabilidade: | 500 Ciclos |
| Material de contacto: | Bronze, BECU | Materiais: | De aço |
| Padrão de concepção:: | IEC 60169-17 | Tipo: | Direita. |

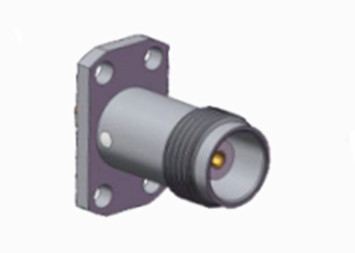

Conector coaxial RF feminino recto TNC para placa de PCB
O produto da série TNC é projetado como uma versão roscada do conector BNC, os conectores TNC RF apresentam fios de parafuso para acoplamento. Os conectores TNC são em miniatura,com uma resistência de 50 ohms,, operando a partir de DC-11GHz, existem dois tipos de conectores TNC: polaridade padrão e inversa. Estes conectores de baixo custo tipicamente utilizam componentes fundidos e moldados.Embora o desempenho não seja igual aos produtos industriais ou de alta qualidadeOs conectores TNC são amplamente utilizados para ligações de antenas e têm muitas aplicações em aviónica, comunicações e mercados industriais gerais.Polaridade inversa e 75 ohm TNC também estão disponíveis.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
Características elétricas | ||||
Impedância | 50Ω | |||
Faixa de frequência | DC ~ 4 GHz | |||
Voltagem nominal | 2500VRMS (nível máximo do mar) | |||
Dieléctricos Resistência à tensão | 750VRMS (nível máximo do mar) | |||
Resistência ao isolamento | ≥ 2000MΩ | |||
Resistência ao contacto | Condutor externo | ≤ 6mΩ | ||
Condutor central | ≤ 1,5 mΩ | |||
VSMR | ≤ 1.3 | |||
Especificação mecânica
| Padrão de concepção | IEC 60169-17 |
| Compatível com a RoHS | - Sim, sim. |
| Terminação do contacto com o centro | Crimp |
| Terminação do contacto externo | Crimp |
| Ciclos de acasalamento | 500 Ciclos |
| Conservação de contactos | 10N min |
| Retenção de cabo | 100 N min |
| Força de acasalamento | 13.6N máximo |
| Força de desacoplamento | 13.6N máximo |
Especificação ambiental:
| Temperatura de funcionamento | -30 a +70°C |

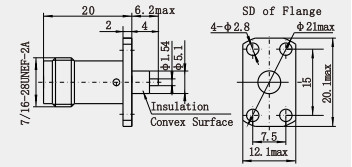

Desenho detalhado
Características:
Tamanho compacto: os conectores TNC são pequenos conectores coaxial que ocupam pouco espaço, tornando-os fáceis de instalar e rotear em placas de PCB, especialmente para equipamentos com restrições de espaço.
Variedade de polaridade: Há polaridade padrão e design de polaridade inversa,que podem ser selecionados de acordo com os requisitos específicos de projeto e utilização do circuito para garantir a transmissão correta de sinais.
Aplicação:
Componentes Bluetooth e GPS: como interface para a transmissão de sinais de RF, assegura o funcionamento normal da comunicação Bluetooth e da função de posicionamento GPS,para que o dispositivo possa receber e enviar sinais Bluetooth com precisão, bem como informações de posicionamento.
Equipamento de rede: em roteadores, switches e outros equipamentos de rede, algumas partes que envolvem comunicação sem fio usarão conectores TNC para conexão para realizar a transmissão e troca de dados.
Suporte de antena: A conexão entre o suporte de antena e a antena às vezes usa um conector TNC, que pode realizar transmissão de sinal estável e também desempenha um papel na fixação mecânica.
Nota:
Temos mais de 10.000 tipos de produtos de interconexão (((BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP ect.), Se o conector que você está usando não for encontrado,Por favor, contacte-nos com os seus dados..
