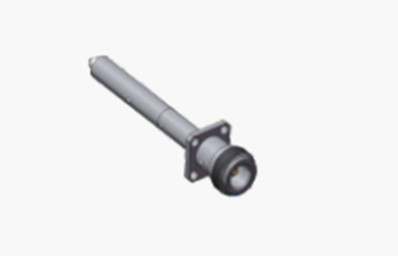

N Conector coaxial de flange RF feminino de 4 buracos com micro-fios compridos

N Female 4-hole Flange RF Coaxial Connector with Long Microstrip
N Female 4-hole Flange RF Coaxial Connector with Long Microstrip N Female 4-hole Flange RF Coaxial Connector with Long Microstrip

Imagem Grande :  N Conector coaxial de flange RF feminino de 4 buracos com micro-fios compridos Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: ELT (Elite)
Certificação: ISO-9001-2015
Número do modelo: N-KFD504
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 pcs
Preço: Negociável
Detalhes da embalagem: Cartão de exportação padrão
Tempo de entrega: Dentro de 5 a 7 dias úteis (para existências)
Termos de pagamento: T/T, L/C, Western Union
Habilidade da fonte: 1,000, 000 peças por mês
Descrição de produto detalhada
Nome do produto: Tipo RF Conector coaxial de N Revestimento: Revestidos de ouro/niquel
Impedância: 50Ω Faixa de frequência: DC~11GHz
Modelo: N-KFD504 Gênero: Fêmea
Nome do produto: Tipo conector coaxial de N do RF
Destacar:

N Conector de flange fêmea de 4 furos

,

Conector coaxial de RF de microficha longa

,

Adaptador Coaxial RF Fêmea N

N Conector de Flange de 4 furos com Microstrip Longo

Os conectores tipo N são dispositivos de acoplamento coaxial rosqueados, conhecidos por sua excepcional resistência à vibração e desempenho elétrico superior. Eles podem gerenciar frequências de até 18 GHz e são compatíveis com uma variedade de cabos de RF. Esses conectores são amplamente utilizados em campos como aviação, aeroespacial, sistemas de radar, tecnologias de comunicação de micro-ondas e digitais, bem como equipamentos de teste e medição. Fornecemos opções de personalização sob medida para conectores tipo N para atender precisamente às necessidades exclusivas de nossa clientela.



Especificação

Nota: Os dados específicos do modelo são baseados nos dados da folha de especificações do produto.

Características Elétricas
Impedância 50Ω
Faixa de Frequência DC~11GHz(Max.18GHz)
Tensão Nominal 1000VRMS*(Nível do Mar Máx.)
Resistência à Tensão Dielétrica 1500VRMS*(Nível do Mar Máx.)
Resistência de Isolamento ≥5000MΩ
Resistência do Condutor Central Condutor Externo ≤0.5mΩ
Condutor Central ≤1.5mΩ
VSWR ≤1.3
Características de Material e Mecânicas
Condutor Central Macho Latão, Banhado a Ouro
Fêmea Bronze Fosforoso, Banhado a Ouro
Contato Resiliente Bronze Fosforoso Passivado Niquelado
Carcaça / Invólucro Aço Inoxidável Latão Passivação Banhada a Ouro
Braçadeira de Cabo Latão Niquelado
Isolador PTFE
Gaxeta Borracha de Silicone
Durabilidade 500 Ciclos

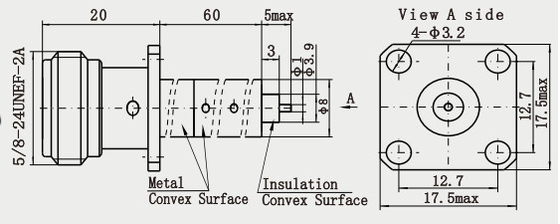

Desenho Detalhado

N Conector coaxial de flange RF feminino de 4 buracos com micro-fios compridos

N Conector coaxial de flange RF feminino de 4 buracos com micro-fios compridos

Características:

1. Transmissão de banda larga: suporta uma ampla gama de frequências de sinal, variando de 0 a 11 GHz, e o tipo aprimorado pode até cobrir até 18 GHz. isso o torna capaz de atender às necessidades de uma ampla gama de aplicações de RF.

2. Baixa Perda: O uso de materiais de alta qualidade e processo de fabricação preciso produz perda muito baixa durante a transmissão de sinal, o que ajuda a melhorar a eficiência e a qualidade da transmissão de sinal.



Aplicações:

Design Estrutural

Conexão Rosqueada: Adotando o método rosqueado para realizar uma conexão rápida e confiável, este tipo de conexão faz com que o conector mantenha uma conexão estável mesmo sob vibração ou choque, o que é adequado para todos os tipos de ocasiões que exigem conexão e desconexão frequentes ou uso em ambientes hostis.
Componentes: composto principalmente por condutor externo, condutor interno, isolador e mecanismo de travamento e outras partes. O condutor externo é geralmente feito de materiais metálicos, com boa condutividade elétrica e resistência mecânica, como um loop de transmissão de sinal ao mesmo tempo, também pode desempenhar um papel na fixação e proteção das partes internas; o condutor interno também é feito de materiais metálicos, e o condutor externo juntos constituem um canal de transmissão de sinal, o design precisa garantir que a transmissão do sinal seja de baixa perda e alta eficiência; o isolador está localizado entre o condutor interno e externo, usado para isolar os dois, para evitar que o sinal entre em curto-circuito! O isolador está localizado entre os condutores interno e externo e é usado para isolá-los e evitar curtos-circuitos no sinal. Os materiais usados são geralmente aqueles com constantes dielétricas estáveis e boa resistência à temperatura; o mecanismo de travamento é girado e travado para alcançar uma conexão estável.



Catálogo de Produtos:

Adaptador RF
Conjuntos de Cabos RF
Selos Herméticos de Vidro a Metal
Conector Série J30J
Juntas Rotativas de Micro-ondas
Adaptador de Guia de Onda para Coaxial
Conector RF SMA/SSMA
Conector RF SMP/SSMP
Conector RF MCX/MMCX
Conector RF TNC
Conector RF Tipo N
Conectores de Onda Milimétrica (2.4mm, 2.92mm)




Embalagem e Entrega:

* Caixa de Exportação Padrão
* De acordo com os requisitos dos clientes



NOTA:
Temos mais de 10.000 tipos de Tipo N Conector, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhes
detalhes.
