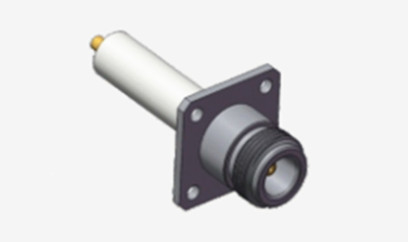

N Conector RF Coaxial Feminino Flange de 4 buracos com Microstrip Longo
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Modelo: | N-KFD507 | Gênero: | Fêmea |
| Destacar: | N Conector coaxial RF feminino,Conector coaxial de micro-bandas RF compridas,Conector coaxial RF com 4 buracos |
||
N Conector RF Coaxial Feminino Flange de 4 buracos com Microstrip Longo
Os conectores do tipo N são conectores coaxial roscados celebrados por sua resistência excepcional à vibração e excelentes propriedades elétricas, geralmente suportando frequências de até 11 GHz.Os nossos sofisticados conectores do tipo N expandem esta capacidade para 18 GHzEstes conectores são altamente adaptáveis e compatíveis com uma ampla gama de tipos de cabos de RF, tornando-os indispensáveis em indústrias como a aviação, aeroespacial, sistemas de radar,Comunicações de microondasFornecemos serviços de personalização para vários conectores e adaptadores do tipo N para atender às necessidades específicas dos clientes,com uma largura de 0,01 mm ou mais, mas não superior a 15 mm,, bem como opções de montagem de flange e parede.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Garrafas | Borracha de silicone | |
| Isolador | PTFE | |
| Durabilidade | 500 Ciclos | |

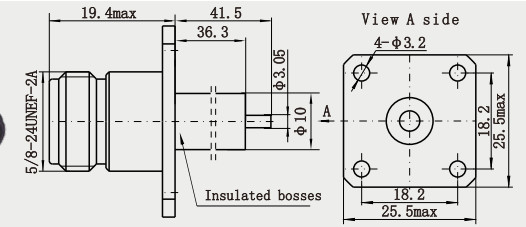

Desenho detalhado
Características:
1. Alta blindagem: a carcaça é geralmente feita de material metálico com bom desempenho de blindagem eletromagnética,que podem prevenir eficazmente a influência de interferências electromagnéticas externas na transmissão do sinal.
2. Forte durabilidade: após tratamento e ensaios especiais, pode funcionar de forma estável em condições ambientais adversas (como alta temperatura, baixa temperatura, umidade, etc.).) e tem uma longa vida útil.
Aplicações:
1Baixa perda: a utilização de materiais de alta qualidade e processo de fabricação de precisão, a perda gerada no processo de transmissão de sinal é extremamente baixa,que contribui para melhorar a eficiência e a qualidade da transmissão de sinal.
2. Alta blindagem: a carcaça é geralmente feita de material metálico com bom desempenho de blindagem eletromagnética,que podem prevenir eficazmente a influência de interferências electromagnéticas externas na transmissão do sinal.
3. Forte durabilidade: Após tratamento e testes especiais, pode funcionar de forma estável em condições ambientais adversas (como alta temperatura, baixa temperatura, umidade, etc.).) e tem uma longa vida útil.
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Conector de RF SMA/SSMA |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector RF MCX/MMCX |
| Conector de RF SMP/SSMP |
| Segamentos herméticos vidro-metal |
| Conector TNC RF |
| Conector RF de tipo N |
| Conectores de ondas milimétricas (2,4 mm, 2,92 mm) |
Embalagem e entrega:
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
