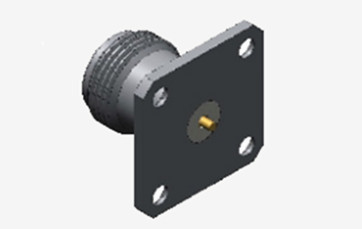

Conector coaxial RF feminino de alto desempenho de tipo N com microstrip
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| - Não.: | ≤ 1.3 | Faixa de frequência: | DC~11GHz |
| Modelo: | N-KFD506 | Impedância: | 50Ω |
Conector coaxial RF feminino de alto desempenho de tipo N com microstrip
Os conectores da série N são projetados e fabricados de acordo com as normas MIL-C-39012, com conexões roscadas que utilizam ar como meio dielétrico.Oferecem um desempenho elétrico excepcional com capacidades de frequência de até 11 GHzOs conectores de precisão da nossa empresa podem atingir frequências de até 18 GHz e são compatíveis com vários tipos de cabos de radiofrequência.alta fiabilidade, ampla faixa de frequências e outros méritos, são amplamente utilizados em sectores como a aviação, aeroespacial, sistemas de radar, comunicações de microondas, comunicação digital,e medições de microondasAlém disso, os conectores do tipo N servem como conectores de interface de ensaio amplamente utilizados nos instrumentos de ensaio.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |
Características
| de aço inoxidável |
| Sub-miniatura |
| CC a 40 GHz |
| Tamanho compacto |
| Combinação por compressão ou por arranque |
| Descolamento total, descolamento limitado e borragem lisa |
| Conector de montagem de PCB e de cabo |
| Escolha masculina e feminina, recta e de ângulo direito |
| Versões de montagem de cabos para cabos flexíveis e semi-rígidos |
| Tipo normal e hermético, opção de montagem de flange e montagem de fio |

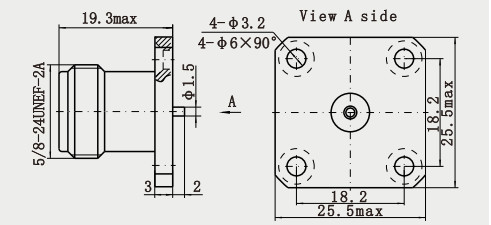

Desenho detalhado
Características:
1. Alta blindagem: a carcaça é geralmente feita de material metálico com bom desempenho de blindagem eletromagnética,que podem prevenir eficazmente a influência de interferências electromagnéticas externas na transmissão do sinal.
2. Forte durabilidade: Após tratamento e testes especiais, pode funcionar de forma estável em condições ambientais adversas (como alta temperatura, baixa temperatura, umidade, etc.).) e tem uma longa vida útil.
3. Boa compatibilidade: compatível com muitos tipos de cabos, incluindo cabos semi-rígidos e cabos flexíveis, etc., o que o torna mais amplamente aplicável em aplicações práticas.
Aplicações:
1Compatibilidade: Compatível com muitos tipos de cabos, incluindo cabos semi-rígidos e cabos flexíveis, etc., o que o torna mais amplamente aplicável em aplicações práticas.
2Diversidade de aparência: a forma é dividida em tipo de ângulo reto ou reto e tipo de flange de 4 buracos, tipo de pressão, tipo de espaçador, tipo de painel de 2 buracos,Tipo de painel de 4 buracos ou tipo sem carga e outros estilos, que pode satisfazer as necessidades de instalação de diferentes cenários de aplicação.
3. Alta blindagem: a carcaça é geralmente feita de material metálico com bom desempenho de blindagem eletromagnética,que podem prevenir eficazmente a influência de interferências electromagnéticas externas na transmissão do sinal.
Catálogo de produtos
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Embalagem e entrega
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
