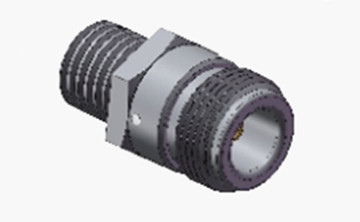

N Conector coaxial RF de parede feminina de alto desempenho para comunicação
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Gênero: | Fêmea | Garrafas: | Borracha de silicone |
| Durabilidade: | 500 Ciclos | Estilo do corpo: | Direita. |
| Destacar: | N Conector RF de parede feminina,Conector RF Coaxial N Fêmea |
||
N Conector coaxial RF de parede feminina de alto desempenho para comunicação
Os conectores do tipo N são conectores coaxial com acoplamento roscado, conhecidos pelas suas excelentes capacidades anti-vibração e propriedades elétricas, suportando tipicamente uma faixa de frequências até 11 GHz.Os nossos conectores avançados estendem este intervalo para 18 GHz.São adequados para vários tipos de cabos de RF e são comumente utilizados em campos como aviação, aeroespacial, radar, microondas e comunicações digitais, instrumentos de teste e medição,Entre outrosOferecemos serviços de personalização para diferentes conectores e adaptadores de tipo N para atender às necessidades específicas do cliente, incluindo configurações retas ou de ângulo reto,opções de montagem de flange ou de montagem de parede.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |

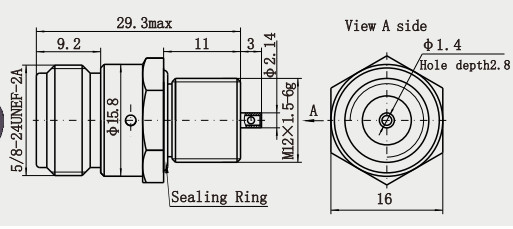

Desenho detalhado
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |
Características:
1Baixa perda: a utilização de materiais de alta qualidade e processo de fabricação de precisão, a perda gerada no processo de transmissão de sinal é extremamente baixa,que contribui para melhorar a eficiência e a qualidade da transmissão de sinal.
2. Alta blindagem: a carcaça é geralmente feita de material metálico com bom desempenho de blindagem eletromagnética,que podem prevenir eficazmente a influência de interferências electromagnéticas externas na transmissão do sinal.
3. Forte durabilidade: Após tratamento e testes especiais, pode funcionar de forma estável em condições ambientais adversas (como alta temperatura, baixa temperatura, umidade, etc.).) e tem uma longa vida útil.
4. Boa compatibilidade: compatível com muitos tipos de cabos, incluindo cabos semi-rígidos e cabos flexíveis, etc., o que o torna mais amplamente aplicável em aplicações práticas.
Aplicações:
1Baixa perda: a utilização de materiais de alta qualidade e processo de fabricação de precisão, a perda gerada no processo de transmissão de sinal é extremamente baixa,que contribui para melhorar a eficiência e a qualidade da transmissão de sinal.
2. Alta blindagem: a carcaça é geralmente feita de material metálico com bom desempenho de blindagem eletromagnética,que podem prevenir eficazmente a influência de interferências electromagnéticas externas na transmissão do sinal.
3. Alta durabilidade: Após tratamento e testes especiais, pode funcionar estavelmente em condições ambientais adversas (como alta temperatura, baixa temperatura, umidade, etc.) e tem uma longa vida útil.
4Compatibilidade: Compatível com muitos tipos de cabos, incluindo cabos semi-rígidos e cabos flexíveis, etc., o que o torna mais amplamente aplicável em aplicações práticas.
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Conector RF MCX/MMCX |
| Guia de onda para adaptador coaxial |
| Conector TNC RF |
| Conector de RF SMP/SSMP |
| Conector de RF SMA/SSMA |
| Junções giratórias de microondas |
| Conector RF de tipo N |
| Conector RF BNC |
Embalagem e entrega:
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dadosÉ.
