Conector coaxial RF de flange feminino de 2 furos com microstrip
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| - Não.: | ≤ 1.3 | Faixa de frequência: | DC~11GHz |
| Modelo: | N-KFD492 | Impedância: | 50Ω |

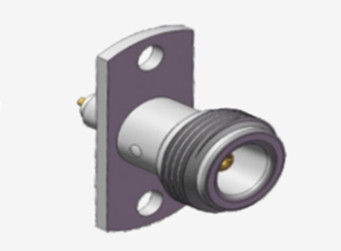

Conector coaxial RF de flange feminino de 2 furos com microstrip
Os conectores do tipo N são dispositivos de acoplamento coaxial roscado conhecidos por seu desempenho robusto anti-vibração e excelentes propriedades elétricas, com uma faixa de frequência padrão de até 11 GHz.podem suportar frequências de até 18 GHzEstes conectores são versáteis, compatíveis com vários cabos de RF e são amplamente utilizados em sectores como a aviação, sistemas de radar, microondas e comunicações digitais.e instrumentos de ensaio e medição.
Oferecemos serviços de personalização para conectores e adaptadores de tipo N para atender a diversas necessidades dos clientes.Podemos adaptar os nossos produtos às suas especificações.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |

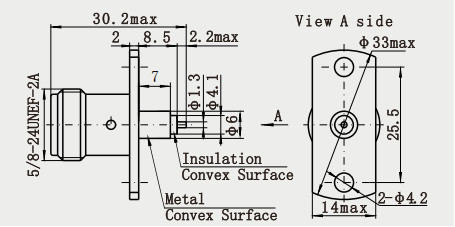

Desenho detalhado
Características
Componentes: É constituído principalmente por um condutor externo, um condutor interno, um isolante e um mecanismo de bloqueio.com boa condutividade elétrica e resistência mecânica, como um circuito de transmissão de sinal, enquanto desempenha um papel na fixação e proteção do
artes; o condutor interno é também um material metálico, e o condutor externo juntos constituem um canal de transmissão de sinal,O projeto deve assegurar que a transmissão do sinal de baixa perda e alta eficiênciaO isolante encontra-se situado no condutor interno e no condutor externo entre os dois, e é utilizado para isolar os dois, para evitar sinais de curto-circuito,O material normalmente O isolante está localizado entre os condutores internos e externos, utilizado para isolar os dois e evitar o sinal de curto-circuito, o material é geralmente selecionado estabilidade constante dielétrica, boa resistência à temperatura; mecanismo de bloqueio que é,a estrutura roscada, pode garantir que o conector no ambiente de vibração ou choque para manter uma ligação estável.
Aplicações
Sistema de comunicação sem fios: nas estações de base de comunicações móveis, torres de radiodifusão e outros equipamentos,é utilizado para ligar transmissores e receptores com antenas para transmitir sinais de RFAs suas características de largura de banda podem cobrir a gama de sinais de DC a 11 GHz ou mesmo frequências superiores.que satisfaz a demanda de comunicação sem fio moderna para banda de alta frequência e largura de banda grandePor exemplo, a transmissão de sinal de RF em estações base 4G/5G requer conectores de tipo N para garantir a transmissão estável do sinal.
Comunicação por microondas: em sistemas de transmissão por microondas, tais como estações terrestres de comunicação por satélite, estações de retransmissão por microondas, etc.,N conectores são usados para conectar vários equipamentos de microondas, incluindo misturadores, amplificadores de potência, filtros, etc., para realizar uma transmissão eficiente de sinais de microondas.Pode reduzir eficazmente a atenuação e a interferência do sinal no processo de transmissão e melhorar a qualidade da comunicação.
Catálogo de produtos
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNC Conectores de onda milimétrica ((2.4mm, 2.92mm) |
Embalagem e entrega
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
