N Conector RF de parede feminina com Microstrip com M10X1
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conector coaxial RF de tipo N | Revestimento: | Revestidos de ouro/niquel |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Modelo: | N-KYD6 | Gênero: | Fêmea |

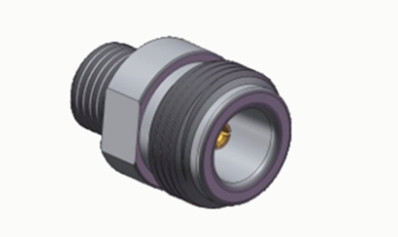

N Conector RF de parede feminina com Microstrip com M10X1
Os conectores do tipo N são interfaces coaxiais roscadas de engenharia de precisão, conhecidas por sua excepcional resistência à vibração, desempenho elétrico otimizado e capacidades de frequência estendidas.Enquanto os modelos padrão normalmente suportam até 11 GHz, as nossas configurações avançadas alcançam larguras de banda operacionais de até 18 GHz.Estes conectores versáteis mantêm a integridade do sinal em vários tipos de cabos RF e são amplamente utilizados na engenharia aeroespacial, redes de radar, telecomunicações de microondas, transmissão de dados digitais e plataformas de instrumentação de RF.Especializamo-nos em projetar soluções de tipo N personalizadas para atender a requisitos específicos de aplicações e desafios ambientais.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |

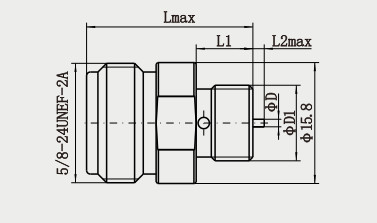

Desenho detalhado
Características:
1- Ampla gama de adaptabilidade: compatível com uma ampla gama de cabos RF (por exemplo, cabos semi-rígidos, cabos flexíveis), pode ser convertido com SMA, BNC, TNC e outros conectores através de adaptadores,adequado para equipamento de microondas, aeroespacial, radar, instrumentação de ensaio e outros domínios 245.
Manuseio de alta potência: adequado para aplicações de RF de alta potência, tais como estações base, transmissores, comunicações por satélite, etc., com capacidade de potência superior à dos pequenos conectores (por exemplo,BNC) 36.
2- Operação conveniente: a ligação roscada facilita a ligação e desconexão rápidas manualmente ou com ferramentas e alguns modelos suportam o método de enxaguamento sem solda4.
3Problemas potenciais: deve prestar-se atenção à correspondência de impedância (50Ω e 75Ω não podem ser misturados), aumento da reflexão devido ao desgaste da inserção e da remoção,bem como danos causados por mau uso (como aperto excessivo) 35.
Aplicações:
1. Analisador de rede/analisador de espectro: Conecta o dispositivo em teste (por exemplo, antena, filtro) com o instrumento para suportar testes de largura de banda larga (0-18 GHz).
2Gerador/Atenuador de sinal: Transmite sinais RF de alta precisão em testes de laboratório ou de campo.
Teste em câmara escura: construção de ligações de RF para o mapa de direcção da antena e teste EMC.
3- Rede de TV a cabo: ligação de cabo coaxial de 75Ω na transmissão principal (por exemplo, sistema CATV), com suporte à transmissão de sinal analógico/digital.
4Transmissor de transmissão: porta de saída de RF para transmissor FM/UHF para suportar sinais de transmissão de alta potência.
Produção cinematográfica e televisiva: ligação de microfone sem fio da câmara, equipamento de transmissão de vídeo (como transmissão de microondas).
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
| Conector RF BNCConectores de onda milimétrica (2,4 mm, 2,92 mm) |
Embalagem e entrega:
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
