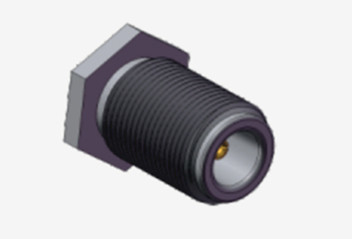

N Conector coaxial RF de parede de níquel feminino com microstrip

N Female Nickel Plated Bulkhead RF Coaxial Connector With Microstrip
N Female Nickel Plated Bulkhead RF Coaxial Connector With Microstrip N Female Nickel Plated Bulkhead RF Coaxial Connector With Microstrip

Imagem Grande :  N Conector coaxial RF de parede de níquel feminino com microstrip Melhor preço

Detalhes do produto:
Lugar de origem: China
Marca: ELT (Elite)
Certificação: ISO-9001-2015
Número do modelo: N-KYD17
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 100 pcs
Preço: Negociável
Detalhes da embalagem: Cartão de exportação padrão
Tempo de entrega: Dentro de 5 a 7 dias úteis (para existências)
Termos de pagamento: T/T, L/C, Western Union
Habilidade da fonte: 1,000, 000 peças por mês
Descrição de produto detalhada
Nome do produto: Tipo RF Conector coaxial de N Revestimento: de aço inoxidável
Gênero: Fêmea Faixa de frequência: DC~11GHz
Modelo: N-KYD17 Impedância: 50Ω
Nome do produto: Tipo conector coaxial de N do RF
Destacar:

N Conector RF de parede feminina

,

Conector coaxial folheado a níquel

,

Adaptador coaxial de RF de microfita

Conector RF coaxial de anteparo niquelado N fêmea em massa com microstrip

Os conectores Tipo N apresentam interfaces rosqueadas que garantem um acoplamento seguro, combinados com resistência excepcional à vibração e desempenho elétrico otimizado. Embora sua faixa de frequência típica se estenda até 11 GHz, nossos modelos avançados suportam operação de até 18 GHz. Esses conectores demonstram ampla compatibilidade com vários tipos de cabos de RF e são amplamente utilizados em indústrias, incluindo engenharia aeroespacial, sistemas de radar, tecnologia de micro-ondas, telecomunicações digitais e equipamentos de teste de alta frequência.

Oferecemos conectores e adaptadores Tipo N totalmente personalizáveis, adaptados a diversas especificações. Se você precisa de configurações retas ou em ângulo reto, designs de montagem em painel ou em chassi, nossas soluções podem ser projetadas com precisão para atender às suas necessidades exclusivas de aplicação.

N Conector coaxial RF de parede de níquel feminino com microstrip



Especificação

Nota: Os dados específicos do modelo são baseados nos dados da folha de especificações do produto.

Características Elétricas
Impedância 50Ω
Faixa de Frequência DC~11GHz(Máx.18GHz)
Tensão Nominal 1000VRMS*(Nível do Mar Máx.)
Tensão de Resistência Dielétrica 1500VRMS*(Nível do Mar Máx.)
Resistência de Isolamento ≥5000MΩ
Resistência do Contato Central Condutor Externo ≤0.5mΩ
Condutor Central ≤1.5mΩ
VSWR ≤1.3
Características de Material e Mecânicas
Condutor Central Macho Latão,

Niquelado

Fêmea Bronze Fosforoso,

Niquelado

Contato Resiliente Bronze Fosforoso Niquelado
Carcaça / Invólucro Latão, Aço Inoxidável

Niquelado

Braçadeira de Cabo Latão Niquelado
Isolador PTFE
Gaxeta Borracha de Silicone
Durabilidade 500 Ciclos

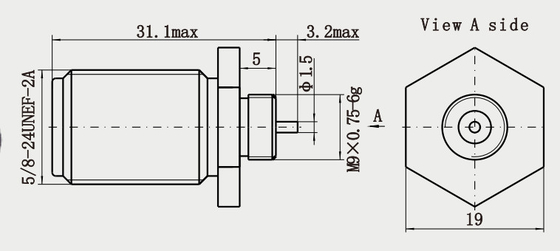

Desenho Detalhado

N Conector coaxial RF de parede de níquel feminino com microstrip

Características:

1. Compatibilidade e Flexibilidade
Adequado para uma variedade de cabos: pode combinar cabos semi-flexíveis, semi-rígidos, flexíveis, etc., cobrindo diferentes cenários de aplicação (por exemplo, instrumentos de teste, estações base, sistemas de radar).
Personalização: Tipo de interface, faixa de frequência, material (por exemplo, aço inoxidável resistente à corrosão), tratamento de superfície (por exemplo, banhado a ouro, banhado a ródio) podem ser personalizados de acordo com os requisitos.
2. Cenários de aplicação típicos
Campo de comunicação: comunicação por micro-ondas, comunicação via satélite, estação base 5G/6G, link Fibra-para-Antena.
Teste e medição: interface de RF de analisador de rede vetorial, analisador de espectro, gerador de sinal e outros equipamentos.
Industrial e Aeroespacial: sistemas de radar, equipamentos de teste de alta frequência, comunicações embarcadas, sistemas de controle industrial.
Pesquisa industrial e científica: experimentos de RF, teste de dispositivos de micro-ondas, transmissão de alta velocidade em data centers de alto desempenho.



Aplicações:

1. Industrial e Aeroespacial
Sistemas de radar: usados para conectar módulos transceptores de radar e antenas, adaptando-se às necessidades de transmissão de sinais de alta potência e alta frequência14.
Equipamentos de teste de alta frequência: Em sistemas de comunicação e teste industriais, os conectores N fornecem conexões confiáveis que são resistentes à vibração, à prova d'água e à prova de poeira14.
Equipamentos de aviação: usados em sistemas de comunicação e navegação embarcados, adaptando-se a ambientes de temperaturas extremas e choques mecânicos14.
2. Indústria e Pesquisa
Experimentos de micro-ondas e P&D de RF: Suporte a testes de sinais de alta frequência e integração de equipamentos em ambientes de laboratório, como projeto de antenas e análise de materiais14.
Data centers de alto desempenho: para links de RF de alta velocidade entre servidores e dispositivos de comunicação para garantir a integridade do sinal4.



Catálogo de Produtos:

Adaptador RF
Conjuntos de Cabos RF
Selos Herméticos de Vidro a Metal
Conector Série J30J
Juntas Rotativas de Micro-ondas
Adaptador de Guia de Onda para Coaxial
Conector RF SMA/SSMA
Conector RF SMP/SSMP
Conector RF MCX/MMCX
Conector RF TNC
Conector RF Tipo N
Conector RF BNC



Conectores de Onda Milimétrica (2,4 mm, 2,92 mm)

Embalagem e Entrega:
* Caixa de Exportação Padrão



* De acordo com os requisitos dos clientes
NOTA: Temos mais de 10.000 tipos de  Conector Tipo NConector
, se o conector que você está usando não for encontrado, entre em contato conosco com seus detalhesdetalhes
