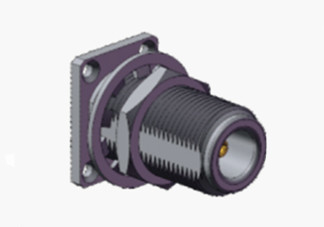

Conector coaxial RF N de 4 buracos, parede de flange, revestido de níquel, com microstrip
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Tipo RF Conector coaxial de N | Revestimento: | de aço inoxidável |
|---|---|---|---|
| Impedância: | 50Ω | Faixa de frequência: | DC~11GHz |
| Modelo: | N-KYB2 | Gênero: | Fêmea |
| Materiais: | de latão | Isolador: | PTFE |
| Durabilidade: | 500 Ciclos |
Conector coaxial RF N de 4 buracos, parede de flange, revestido de níquel, com microstrip
Os conectores do tipo N possuem mecanismos de ligação de fios de parafuso, oferecendo resistência robusta às vibrações e desempenho elétrico superior.Os nossos modelos ultrapassam a classificação típica de 11 GHzEstes conectores demonstram uma ampla compatibilidade com vários tipos de cabos de RF e são amplamente utilizados em indústrias como a aviônica, engenharia aeroespacial, sistemas de radar, tecnologia de microondas,telecomunicações digitais, e equipamento de ensaio de alta frequência.
Estamos especializados na fabricação de soluções de tipo N sob medida, adaptando-se às necessidades específicas do cliente, quer exigam configurações retas ou em ângulo reto, montagem de painel, montagem de chassi,ou desenhos de montagem em flange.
Especificações
Nota:Os dados específicos do modelo baseiam-se nos dados da ficha de especificações do produto.
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | DC ~ 11 GHz ((Max.18 GHz) | |
| Voltagem nominal | 1000VRMS* ((Max.Nível do mar) | |
| Dieléctricos Resistência à tensão | 1500VRMS* ((Max.Nível do mar) | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 0,5 mΩ |
| Condutor central | ≤ 1,5 mΩ | |
| VSWR | ≤ 1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De cobre, revestido de ouro |
| Fêmea | Fósforo Bronze, revestido de ouro | |
| Contato resistente | Fósforo Bronze | Outros, de aço inoxidável |
| Concha / Habitação | Cobre Aço inoxidável | Passivação dourada |
| Grampos de cabo | De aço | Revestidos com níquel |
| Isolador | PTFE | |
| Garrafas | Borracha de silicone | |
| Durabilidade | 500 Ciclos | |
Desenho detalhado

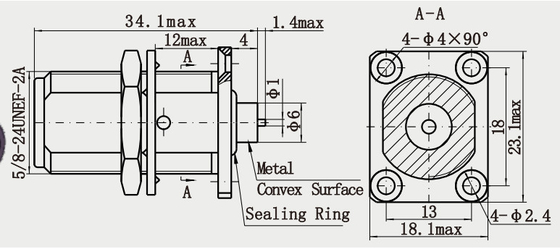

Desenho de contorno:
Características:
1Adaptabilidade ao ambiente
Resistência a vibrações e choques: a estrutura de bloqueio roscado resiste eficazmente a vibrações mecânicas e choques, adequado para ambientes adversos (por exemplo, aeroespacial, equipamento militar).
Faixa de temperatura: Normalmente estável na faixa de -55°C a +125°C, alguns produtos de classe militar são resistentes a temperaturas extremas.
Nível de proteção: conceção impermeável e à poeira opcional (por exemplo, IP67/IP68), adequada para ambientes exteriores ou úmidos.
2Compatibilidade e flexibilidade
Adaptável a uma variedade de cabos: pode combinar cabos semi-flexíveis, cabos semi-rígidos, cabos flexíveis, etc., cobrindo diferentes cenários de aplicação (por exemplo, instrumentos de ensaio, estações de base,sistemas de radar).
Personalização: tipo de interface, faixa de frequência, material (por exemplo, aço inoxidável resistente à corrosão), tratamento de superfície (por exemplo, revestido de ouro, de rodio), etc.pode ser personalizado de acordo com os requisitos.
Aplicações:
1Indústria e Investigação
Experimentação de microondas e I&D de RF: Apoia o teste de sinais de alta frequência e a integração de equipamentos em ambientes de laboratório, tais como a concepção de antenas e a análise de materiais14.
Centro de dados de alto desempenho: para ligações RF de alta velocidade entre servidores e dispositivos de comunicação para garantir a integridade do sinal4.
2Outros cenários especiais
Vigilância sem fios ao ar livre: nos sistemas de segurança, os conectores do tipo N são adaptados à chuva e à neve através de um projeto à prova d'água (por exemplo, montagem de flange) 14.
Aplicações de alta potência, tais como fornos de microondas, equipamentos de aquecimento por RF, conectores N podem suportar a transmissão de alta potência14
Catálogo do produto:
| Adaptador de RF |
| Associações de cabos RF |
| Segamentos herméticos vidro-metal |
| Conector da série J30J |
| Junções giratórias de microondas |
| Guia de onda para adaptador coaxial |
| Conector de RF SMA/SSMA |
| Conector de RF SMP/SSMP |
| Conector RF MCX/MMCX |
| Conector TNC RF |
| Conector RF de tipo N |
|
Conectores de ondas milimétricas (2,4 mm, 2,92 mm)
|
Embalagem e entrega:
* Cartão de exportação padrão
* De acordo com as exigências dos clientes
Nota:
Temos mais de 10.000 tipos deTipo N Conector, se o conector que está a utilizar não for encontrado, contacte-nos com os seus dados- Não..
