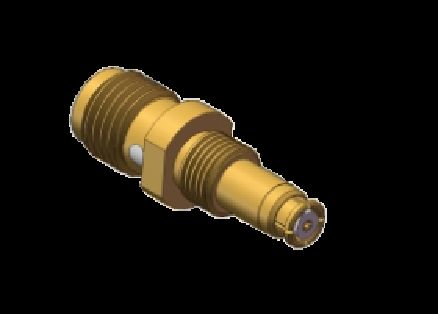

Jack SMA direto para SMP Jack Adaptador Faixa de frequência de 0,3 MHz a 18 GHz Usando componente de microondas
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Adaptador SMA fêmea para SMP fêmea | Modelo: | SMA/SMP-KK10 |
|---|---|---|---|
| Faixa de frequência: | 0,3 MHz-18 GHz | Impendência: | 50Ω |
| DWV: | 500 V | Resistência de Isolamento: | >5000MΩ |
| Estilo: | Direto | Isolador: | PTFE |
| Habitação: | Liga de cobre, chapeamento de ouro | Contatos: | Liga de cobre, palting de ouro |
| Temperatura: | -55℃~+125℃ | Comprimento: | máximo 20,1 mm |
| Aplicativo: | Sistemas de radar e comunicação, componente de micro-ondas | Em estoque: | >300 unidades |
| Destacar: | Adaptador de tomada SMP para tomada SMP,Adaptador coaxial de RF 0,3 MHz-18 GHz |
||
Descrição do Produto:
O adaptador SMA para SMP é um adaptador coaxial entre séries comumente usado no campo de RF e micro-ondas. Sua função principal é permitir a interconexão entre dispositivos com interfaces SMA rosqueadas e interfaces SMP de encaixe. Aproveitando o desempenho de alta frequência e baixa perda e propriedades mecânicas estáveis, este adaptador é amplamente utilizado em cenários como testes e medições de RF em laboratório, equipamentos de comunicação via satélite e sistemas de radar. Ele também é compatível com equipamentos de teste nos campos de comunicação 5G e aeroespacial, protegendo efetivamente as interfaces de conectores de equipamentos de alto valor, ao mesmo tempo em que atende aos requisitos de conexão de alta precisão, como interconexão placa a placa, alcançando assim uma compatibilidade eficiente entre dispositivos com interfaces diferentes.
|
Características Elétricas
|
||
|
Impedância
|
50Ω
|
|
|
Faixa de Frequência
|
DC~40GHz
|
|
|
Tensão Nominal
|
170VRMS
|
|
|
Resistência à Tensão Dielétrica
|
500VRMS
|
|
|
Resistência de Isolamento
|
≥5000MΩ
|
|
|
|
Condutor Externo
|
Normal≤2.5mΩ
|
|
Condutor Central
|
Normal≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| Reto | ≤1.25 | ≤1.3 | ≤1.4 | |
| Ângulo Reto | ≤1.3 | |||
| Adaptador | ≤1.25 | ≤1.3 | ≤1.4 | |
| Outros | ≤1.3 |
A dimensão do contorno de SMA para Jack SMP para Jack: SMA/SMP-KK10 até 18GHz
Outros similares retosSMA para SMP Jack para Jack: SMA/SMP-KK3
Outros similares retosAdaptador SMA Jack para SMP Jack: SMA/SMP-KK9
Aplicações:
Xi'an Elite Electronic é um fabricante líder de Conectores e Adaptadores de RF, Componentes de Micro-ondas/Guia de Ondas e Conjuntos de Cabos, servindo nos campos aeroespacial, aviação, navegação, satcom, radar, comunicaçõeshá mais de 23 anos.
Personalização:
Serviços de Personalização de Produto para Adaptador Reto SMP de Diferentes Comprimentos estão disponíveis:
Nome da Marca: ELT
MOQ: 200 peças
Preço: Dependendo da quantidade
Por favor, envie-nos o desenho ou detalhes e nós deixaremos nosso engenheiro organizar a avaliação ou nós recomendamos o modelo alternativo ou fornecemos nossa solução para você.
Também podemos fornecer personalização para os conectores, comoSMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Conectores Micro D,Cargas de RF, Antenas, Filtros, Divisores de Potência, Acopladores.
Embalagem e Envio:
Embalagem para Adaptador Reto SMP:
1 Peça/ saco plástico pequeno
10 Peças/ saco plástico maior
100 Peças/ caixa de papelão
O Adaptador Reto SMP vem embalado com segurança em uma pequena caixa de papelão para garantir sua proteção durante o transporte. A caixa é rotulada com o nome do produto e especificações para fácil identificação.
Para o envio, o Adaptador Reto SMP é colocado em caixa de papelão. Forneceremos o número de rastreamento após o envio.
