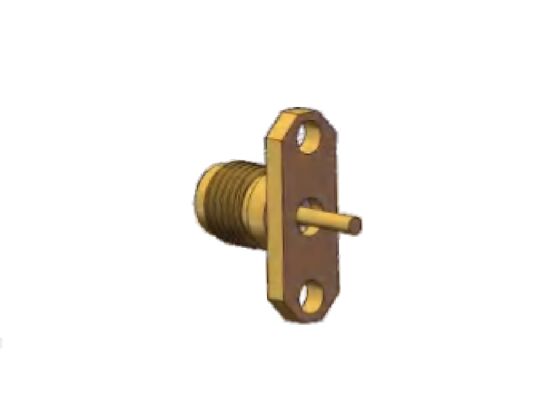

Conector RF de latão 40 GHz 2,92 mm tipo K Jack Flange com espaçamento de furo de 12,2 mm e diâmetro do pino 1,3 mm
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | 2Conector RF de 92 mm | Modelo: | K-KFD159 |
|---|---|---|---|
| Faixa de frequência: | 0,04Hz-40GHz | Impedância: | 50 ohms |
| DWV: | 750 V | Maestro Central: | Ligação de cobre, revestimento de ouro |
| Condutor Externo: | Bronze, chapeamento de ouro | Alfinete correspondente: | Diâmetro 1,3 mm |
| Método de montagem: | Montagem em flange de dois furos | Isoladores: | PEI |
| Destacar: | Conector RF de latão de 2,92 mm,Conector RF tipo K de 40 GHz |
||
Descrição do Produto:
Conector mmWave K-Type (2,92mm)
Conectores mmWave de 2,92mm, também conhecidos como conector Tipo K, o conector Tipo K é um conector de onda milimétrica amplamente utilizado com uma frequência operacional máxima de até 40 GHz. Conectores de 2,92mm incluem conectores de cabo, conectores de montagem em flange e conectores de painel.Apresentando uma interface dielétrica a ar, é totalmente intercambiável e compatível com as séries SMA e conectores de 3,5mm, oferecendo benefícios chave, incluindo tamanho compacto, design leve, alta frequência operacional e conectividade estável e confiável.
Para aplicações de conectores RF SMA de alta frequência, fornecemos soluções alternativas como conectores de 3,5mm e conectores de 2,92mm.Nossos conectores/adaptadores mmWave de 3,5mm/2,92mm compartilham as mesmas dimensões de rosca 1/4-36 UNS que os conectores/adaptadores SMA, garantindo total compatibilidade e intercambialidade. O conector de 3,5mm suporta frequências de até 35 GHz, enquanto o conector de 2,92mm pode operar em frequências de até 40 GHz.
Conectores RF de 2,92mm (Tipo K)Dimensão da Interface:
| Características Elétricas | ||
| Impedância | 50Ω | |
| Faixa de Frequência | 0,04GHz~40GHz | |
| Tensão Nominal | 250V | |
| Resistência Dielétrica à Tensão | 750V | |
| Resistência de Isolamento | ≥ 5000 MΩ | |
| Resistência do Centro | Condutor Externo | ≤2,0mΩ |
| Condutor Central | ≤3,0mΩ | |
| VSWR | ≤1,3 | |
| Características Mecânicas e de Material | ||
| Condutor Central | Macho | Liga de Cobre, banhado a ouro |
| Fêmea | Bronze de berílio, banhado a ouro | |
| Contato Elástico | Bronze de berílio | Banhado a ouro |
| Carcaça e outras Peças Metálicas | Latão, aço inoxidável | Banhado a ouro ou Passivado |
| Isoladores | Sinterização de vidro / PTFE / PEI | |
| Temperatura | -55℃ ~ +125℃ | |
Dimensão Externa de Conectores mmWave de 2,92mm com Flange de 2 Furos em Liga de Cobre Fêmea:
| Espaçamento dos Furos da Flange | 12,2mm |
| Largura da Flange | 5,7mm |
| Diâmetro do Pino | 1,3mm |
Dimensão Externa de Conectores mmWave de 2,92mm com Flange de 2 Furos em Liga de Cobre Fêmea: K-KFD146 (Unidade: mm)
| Espaçamento dos Furos da Flange | 12,2mm |
| Largura da Flange | 5,7mm |
| Diâmetro do Pino | 1,3mm |
Mais Conectores de 2,92mm, por favor, não hesite em nos contatar para o catálogo de produtos. | Soluções Personalizadas Disponíveis
Aplicações:
Xi'an Elite Electronics é umFabricante Líder de Soluções de Interconexão Sistemáticaatendendo principalmente aos setores aeroespacial, aviação, navegação, radar, comunicações, medição,eletrônicos. Nossos produtos de alta qualidade utilizam os melhores materiais e processos rigorosos para garantir durabilidade e confiabilidade em ambientes hostis.
Embalagem e Envio
Embalagem:
O Conector RF de 2,92mm com Flange de 2 Furos em Liga de Cobre é cuidadosamente embalado em caixa para garantir sua proteção durante o transporte.
Envio:
Enviamos o Conector RF de 2 Furos com Flange de 2,92mm em Liga de Cobre usando um serviço de courier confiável para garantir entrega segura e rápida aos nossos clientes. Os clientes receberão um número de rastreamento após o envio.
