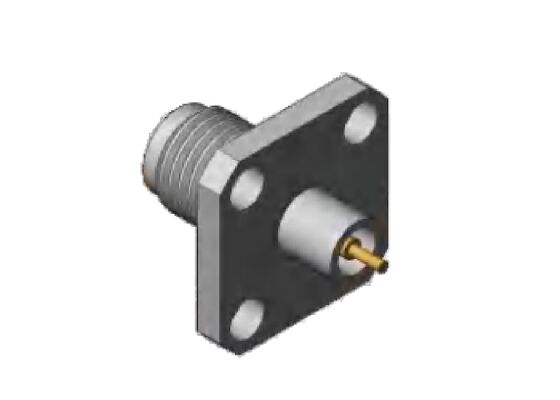

Conector RF 2.92mm Tipo K Jack Quatro Furos Flange Quadrado 12.7mm 0.5 polegadas e Diâmetro do Pino 1.3mm, 0.8mm, 0.7mm
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | 2Conector RF de 92 mm | Modelo: | K-KFD60G |
|---|---|---|---|
| Faixa de frequência: | 0,04Hz-40GHz | Impedância: | 50 ohms |
| DWV: | 750 V | Maestro Central: | Ligação de cobre, revestimento de ouro |
| Condutor Externo: | Aço inoxidável, passivação | Tamanho do flange: | Flange quadrado 0,5 polegadas |
| Diâmetro do pino: | Diâmetro 1,3 mm, 0,8 mm, 0,7 mm | Método de montagem: | Montagem em flange de 4 furos |
| Isoladores: | PEI/PTFE | ||
| Destacar: | Conector RF 2.92mm flange quadrado,Jack RF Tipo K quatro furos,Conector RF 2.92mm flange 12.7mm |
||
Descrição do produto:
Conector de onda mm do tipo K (2,92 mm)
2Conectores de onda de.92 mm, também conhecidos como conectores do tipo K, o conector do tipo K é um conector de onda milimétrica amplamente utilizado com uma frequência máxima de operação de até 40 GHz. 2.Conectores de 92 mm. Temos conectores de cabo., conectores de montagem de flange, conectores de parede.Com uma interface dieléctrica de ar, é totalmente intercambiável e compatível com as ligações da série SMA e 3,5 mm, oferecendo benefícios importantes, incluindo tamanho compacto, design leve,Frequência de funcionamento elevada, e uma conectividade estável e confiável.
Para aplicações de conectores SMA RF de alta frequência, fornecemos soluções alternativas, como conectores de 3,5 mm e conectores de 2,92 mm.Os nossos conectores/adaptadores de 3.5mm/2.92mm mmWave partilham as mesmas dimensões de fio 1/4-36 UNS que os conectores/adaptadores SMA, garantindo a plena compatibilidade e intercambiabilidade.O conector de 3,5 mm suporta frequências de até 35 GHz, enquanto o conector de 2,92 mm pode operar em frequências de até 40 GHz.
2Conectores RF de.92 mm (tipo K)Dimensão da interface:
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | 00,04 GHz a 40 GHz | |
| Voltagem nominal | 250 V | |
| Dieléctricos Resistência à tensão | 750 V | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 2,0 mΩ |
| Condutor central | ≤ 3,0 mΩ | |
| VSWR | ≤1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De teor, em peso, em peso, de cobre |
| Fêmea | De ferro fundido ou de aço | |
| Contato elástico | De ferro fundido | de aço inoxidável |
| Com um diâmetro não superior a 50 mm | De aço inoxidável | Revestidos de ouro ou passivação |
| Insuladores | Sinterização de vidro / PTFE / PEI | |
| Temperatura | -55°C ~ +125°C | |
Dimensão de contornode 4 furos Montar flange SS 2.92mm Conectores de onda Feminino: Modelo K-KFD60G
| Tamanho da flange | 120,7 mm * 12,7 mm |
| Espaçamento entre o buraco da flange | 8.6 mm |
| Diâmetro do pin. | 0.7 mm |
Dimensão de contornode 4 buracos Flange Mount aço inoxidável 2.92mm Conectores de onda Fêmea: K-KFD62G (Unidade: mm)
| Tamanho da flange | 120,7 mm * 12,7 mm |
| Espaçamento entre o buraco da flange | 8.6 mm |
| Diâmetro do pin. | 0.8mm |
| Tamanho da flange | 120,7 mm * 12,7 mm |
| Espaçamento entre o buraco da flange | 8.6 mm |
| Diâmetro do pin. | 1.3 mm |
Mais conectores de 2,92mm.Por favor, não hesite em entrar em contato conosco para catálogo de produtos |Soluções personalizadas disponíveis
Aplicações:
Xi'an Elite Electronics é umaProdutor líder de soluções de interconexão sistemáticadestinado principalmente ao setor aeroespacial, da aviação, da navegação, dos radares, das comunicações e das medições,Eletrónicacampos. Os nossos produtos de alta qualidade utilizam os melhores materiais e processos rigorosos para garantir a durabilidade e fiabilidade em ambientes adversos.
Embalagem e Envio
Embalagem:
O conector RF de aço inoxidável com 4 furos de 2.92 mm é cuidadosamente embalado em cartão para garantir sua proteção durante o transporte.
Transporte marítimo:
Enviamos o conector RF de aço inoxidável com 4 buracos montado em flange de 2,92 mm usando um serviço de correio confiável para garantir uma entrega segura e rápida aos nossos clientes.Após a remessa.
