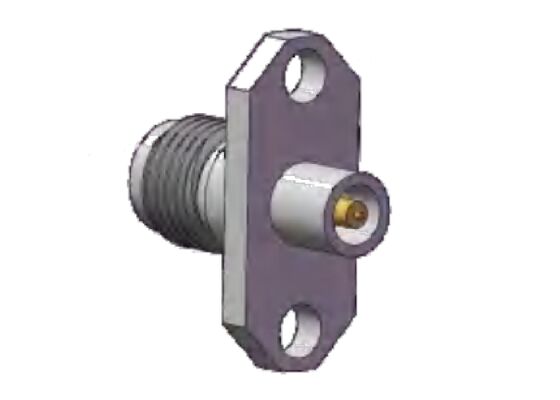

SS Shell 40GHz 2.92mm RF Connector K Socket Flange Mount Hole Spacing.480 polegadas (12.2mm)
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | 2Conector RF de 92 mm | Modelo: | K-KFD136G |
|---|---|---|---|
| Faixa de frequência: | 0,04Hz-40GHz | Impedância: | 50 ohms |
| DWV: | 750 V | Maestro Central: | Ligação de cobre, revestimento de ouro |
| Condutor Externo: | Aço inoxidável, passivação | Diâmetro do pino: | Diâmetro 0,3 mm, 0,4 mm, 0,7 mm |
| Método de montagem: | Montagem em flange de dois furos | Isoladores: | PEI |
| Destacar: | 2.92mm RF Connector Flange Mount,Conector de RF 40 GHz soquete K,2Conector RF de.92mm com espaçamento entre o buraco de 12.2mm |
||
Descrição do produto:
Conectores de onda mm do tipo K (2,92 mm)
2Conectores de onda de.92 mm, também conhecidos como conectores do tipo K, o conector do tipo K é um conector de onda milimétrica amplamente utilizado com uma frequência máxima de operação de até 40 GHz. 2.Conectores de 92 mm. Temos conectores de cabo., 2 conectores de montagem de flange de buracos, 4 conectores de montagem de flange de buracos, conectores de parede, adaptadores de 2,92 mm.Com uma interface dieléctrica de ar, é totalmente intercambiável e compatível com as ligações da série SMA e 3,5 mm, oferecendo benefícios importantes, incluindo tamanho compacto, design leve,Frequência de funcionamento elevada, e uma conectividade estável e confiável.
2Conectores RF de.92 mm (tipo K)Dimensão da interface:
| Características elétricas | ||
| Impedância | 50Ω | |
| Faixa de frequência | 00,04 GHz a 40 GHz | |
| Voltagem nominal | 250 V | |
| Dieléctricos Resistência à tensão | 750 V | |
| Resistência ao isolamento | ≥ 5000 MΩ | |
| Resistência do centro | Condutor externo | ≤ 2,0 mΩ |
| Condutor central | ≤ 3,0 mΩ | |
| VSWR | ≤1.3 | |
| Características materiais e mecânicas | ||
| Condutor central | Homem | De teor, em peso, em peso, de cobre |
| Fêmea | De ferro fundido ou de aço | |
| Contato elástico | De ferro fundido | de aço inoxidável |
| Com um diâmetro não superior a 50 mm | De aço inoxidável | Revestidos de ouro ou passivação |
| Insuladores | Sinterização de vidro / PTFE / PEI | |
| Temperatura | -55°C ~ +125°C | |
Dimensão de contornode 2 buracos Montar flange 2.92mm Conectores de onda Feminino: Modelo K-KFD136G
| Espaçamento entre o buraco da flange | 12.2 mm |
| Largura da flange | 6.7 mm |
| Diâmetro do pin. | 0.3 mm |
Dimensão de contornode 2 buracos Montar flange 2,92mm Conectores de onda feminina: K-KFD144G (Unidade: mm)
| Espaçamento entre o buraco da flange | 12.2 mm |
| Largura da flange | 6.6 mm |
| Diâmetro do pin. | 0.6 mm |
Dimensão de contornode 2 furos montado em flange 2,92mm Conectores de onda feminina: K-KFD164G (Unidade: mm)
| Espaçamento entre o buraco da flange | 12.2 mm |
| Largura da flange | 6.6 mm |
| Diâmetro do pin. | 0.7 mm |
Mais conectores de 2,92mm.Por favor, não hesite em entrar em contato conosco para catálogo de produtos. |Soluções personalizadas disponíveis
Aplicações:
Xi'an Elite Electronics é umaProdutor líder de soluções de interconexão sistemáticadestinado principalmente ao setor aeroespacial, da aviação, da navegação, dos radares, das comunicações e das medições,Eletrónicacampos. Os nossos produtos de alta qualidade utilizam os melhores materiais e processos rigorosos para garantir a durabilidade e fiabilidade em ambientes adversos.
Embalagem e Envio
Embalagem:
O conector RF de aço inoxidável com dois furos e flange de 2,92 mm é cuidadosamente embalado em cartão para garantir sua proteção durante o transporte.
Transporte marítimo:
Enviamos o conector RF de 2.92mm montado em flange de 2 buracos de aço inoxidável usando um serviço de correio confiável para garantir uma entrega segura e rápida aos nossos clientes.Após a remessa.
