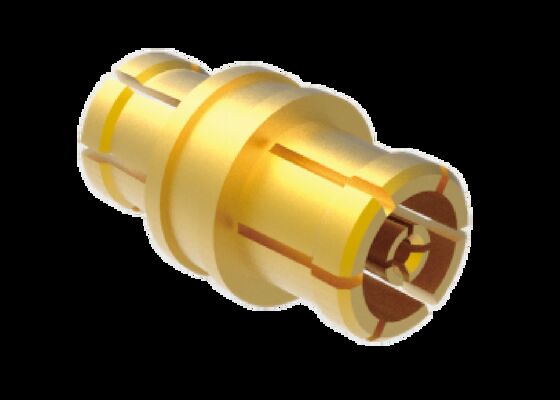

50Ω 40GHz SMPM Jack para conectores RF aeroespaciais do adaptador Jack com baixa perda de inserção
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conectores RF aeroespaciais SMPM fêmea para fêmea | Modelo: | SSMP-KK31 |
|---|---|---|---|
| Faixa de frequência: | 0.3 MHz-40 GHz | Impedância: | 50Ω |
| DWV: | 500 V | Resistência de Isolamento: | ≥5000MΩ |
| Maestro Central: | ≤8mΩ; Liga de cobre, banhada a ouro | Condutor Externo: | ≤3,5mΩ; Liga de cobre, banhada a ouro |
| Isolador: | PTFE3, PTFE | ROE: | ≤1,3 |
| Perda de inserção: | ≤0,3dB | Temperatura: | -55°C ~ 125°C |
| Durabilidade: | 500 ciclos | ||
| Destacar: | Conector RF SMPM de 40 GHz,Adaptador de RF aeroespacial de 50Ω,Jack SMPM com baixa perda de inserção |
||
Adaptador SMPM Jack para Jack de 50Ω e 18GHz para Conectores RF Aeroespaciais com Baixa Perda de Inserção
O conector da série SMPM é um conector coaxial de RF subminiaturizado push-on. Ele apresenta tamanho compacto (menor que a série SMP), peso leve e ampla largura de banda de frequência operacional, com uma frequência operacional máxima de até 50 GHz.O conector macho está disponível em dois tipos de interface: full detent e smooth bore. Sua interconexão blind-mate permite flutuação axial e radial da estrutura de acoplamento.É adequado para transmissão de sinais de RF e micro-ondas, bem como aplicações de montagem densa modular, e é amplamente utilizado nos campos de sistemas embarcados em veículos, navios e satélites.
Recursos de Design SMPM de Conectores RF Aeroespaciais
- Design compacto
- Operação de banda de frequência até 40GHz
- Construção robusta para confiabilidade
- Disponível em várias configurações: opções de montagem reta, em ângulo reto, bulkhead, PCB e flange
- Baixo VSWR e perda de inserção
Interface de Conectores RF Aeroespaciais SMPM
Adaptador SMPM Jack para Jack de 50Ω e 40GHz para Conectores RF Aeroespaciais com Baixa Perda de Inserção
Nº do Modelo: SMPM-KK31, com Comprimento do Adaptador SMPM = 5
Outros Conectores RF Aeroespaciais SMPM Jack para Jack de diferentes comprimentos:
| Nº do Modelo | Comprimento dos Adaptadores SMPM Jack para Jack | OD do SMPM |
| SSMP-KK31 | 5mm | 2,75mm |
| SSMP-KK41 | 4mm | 2,6mm |
| SSMP-KK170 | 4,55mm | 2,75mm |
| SSMP-KK171 | 3,8mm | 2,6mm |
| SSMP-KK204 | 6mm | 2,79mm |
| SSMP-KK216 | 6,9mm | 3,5mm |
| SSMP-KK326 | 11,7mm | 2,5mm |
Observação: Entre em contato com as vendas livremente para obter a folha de dados detalhada.
Observação: Verifique nosso catálogo para mais modelos semelhantes de acordo com sua aplicação.
Aplicações
A Xi'an Elite Electronics é especializada em soluções de interconexão sistemática para indústrias exigentes, incluindo:
- Sistemas aeroespaciais e de aviação
- Equipamentos de navegação e radar
- Sistemas de comunicação
- Instrumentos de medição
- Aplicações eletrônicas
Embalagem e Envio
Cada conector RF aeroespacial adaptador SMPM é cuidadosamente embalado para garantir proteção durante o transporte:
Utilizamos serviços de courier confiáveis para entrega rápida, fornecendo aos clientes informações de rastreamento após o envio.
