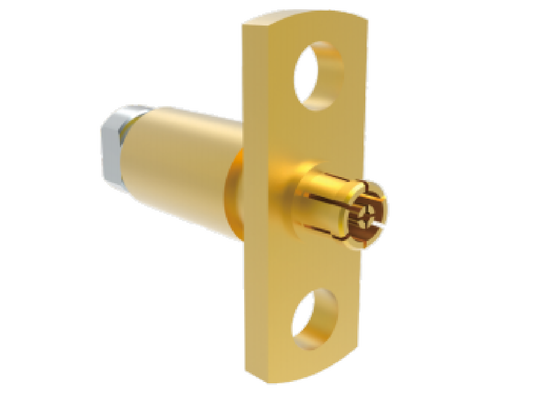

conectores fêmeas do RF aeroespacial da montagem da flange de 50Ω 50GHz SMPM que acoplam para o cabo de baixa perda .086
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conectores RF aeroespaciais de flange fêmea SMPM | Modelo: | SMPM(M)-KFB2-17 |
|---|---|---|---|
| Faixa de frequência: | 0,3MHz-50GHz | Impedância: | 50Ω |
| DWV: | 500 V | Resistência de Isolamento: | ≥5000MΩ |
| Maestro Central: | ≤8mΩ; Liga de cobre, banhada a ouro | Condutor Externo: | ≤3,5mΩ; Liga de cobre, banhada a ouro |
| Isolador: | PEI | ROE: | ≤1.45 |
| Perda de inserção: | ≤0,4dB | Cabo de acasalamento: | Cabo .086 de baixa perda |
| Temperatura: | -55°C ~ 125°C | Durabilidade: | 500 ciclos |
| Destacar: | Conector de montagem de flange fêmea SMPM de 50 GHz,conector RF aeroespacial com impedância de 50Ω,conector SMPM de cabo de baixa perda. |
||
Conector Fêmea SMPM de Montagem em Flange de 50Ω 50GHz para Cabo de Baixa Perda .086 Conectores RF Aeroespaciais
O conector da série SMPM é um conector coaxial de RF subminiaturizado de encaixe por pressão. Ele apresenta tamanho compacto (menor que a série SMP), peso leve e ampla largura de banda de frequência operacional, com uma frequência operacional máxima de até 50 GHz.O conector macho está disponível em dois tipos de interface: detent completo e furo liso. Sua interconexão de acoplamento cego permite o flutuação axial e radial da estrutura de acoplamento.É adequado para transmissão de sinais de RF e micro-ondas, bem como aplicações de montagem densa modular, e é amplamente utilizado em campos embarcados em veículos, embarcados em navios e embarcados em satélites.
Recursos de Design SMPM de Conectores RF Aeroespaciais
- Design compacto
- Operação de banda de frequência até 40GHz
- Construção robusta para confiabilidade
- Disponível em várias configurações: opções de montagem reta, em ângulo reto, bulkhead, PCB e flange
- Baixo VSWR e perda de inserção
Interface de Conectores RF Aeroespaciais SMPM
Conector Fêmea SMPM de Montagem em Flange de 50Ω 50GHz para Cabo de Baixa Perda .086 Conectores RF Aeroespaciais
Nº do Modelo: SMPM(M)-KFB2-17
Dados Técnicos:
| Itens | SMPM(M)-KFB2-17 | |||
| Faixa de Frequência | 0.04GHz~18GHz | 18GHz~26.5GHz | 26.5GHz~40GHz | 40GHz~50GHz |
| VSWR | ≤ 1.25 | ≤ 1.3 | ≤ 1.35 | ≤ 1.45 |
| Perda de Inserção | ≤ 0.25dB | ≤ 0.3dB | ≤ 0.35dB | ≤ 0.45dB |
Nota: Entre em contato com as vendas livremente para mais informações sobre o produto.
Nota: Verifique nosso catálogo para mais modelos semelhantes de acordo com sua aplicação.
Aplicações de Conectores RF Aeroespaciais
A Xi'an Elite Electronics é especializada em soluções de interconexão sistemática para indústrias exigentes, incluindo:
- Sistemas aeroespaciais e de aviação
- Equipamentos de navegação e radar
- Sistemas de comunicação
- Instrumentos de medição
- Aplicações eletrônicas
Embalagem e Envio
Cada conector SMPM de Conectores RF Aeroespaciais é cuidadosamente embalado para garantir proteção durante o transporte:
Utilizamos serviços de courier confiáveis para entrega rápida, fornecendo aos clientes informações de rastreamento após o envio.
