50Ω 40GHz Plugue SMPM hermeticamente selado Furo suave para solda PCB com pinos OD 0,3mm Conectores RF aeroespaciais com baixa perda de inserção
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Conectores RF Aeroespaciais SMPM | Modelo: | SMPM(M)-JHD2-S |
|---|---|---|---|
| Faixa de frequência: | 0.3 MHz-40 GHz | Impedância: | 50Ω |
| DWV: | 500 V | Resistência de Isolamento: | ≥5000MΩ |
| Maestro Central: | ≤8mΩ; Liga de cobre, banhada a ouro | Condutor Externo: | ≤3,5mΩ; Liga de cobre, banhada a ouro |
| Isolador: | Vidro | ROE: | ≤1.4 |
| Perda de inserção: | ≤0,4dB | Taxa de vazamento: | ≤1,01325×10-3Pa·cm3/s |
| Temperatura: | -55°C ~ 125°C | Durabilidade: | 500 ciclos |
| Destacar: | Conector RF SMPM de 40 GHz,Conector de solda de PCB hermeticamente fechado,Conector aeroespacial de baixa perda de inserção |
||

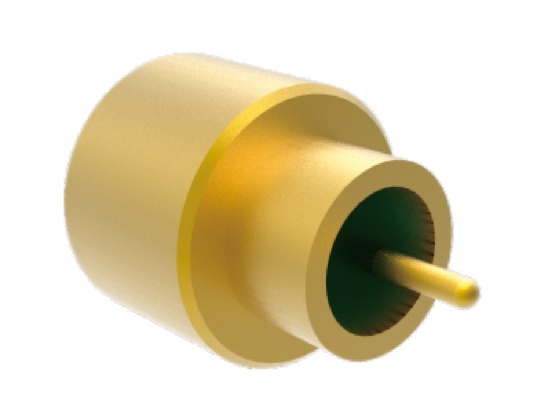

Plugue SMPM Hermeticamente Selado de 50Ω e 40GHz para Solda em PCB com Pino OD de 0,3mm Conectores RF Aeroespaciais com Baixa Perda de Inserção
O conector da série SMPM é um conector coaxial RF subminiaturizado de encaixe por pressão. Ele apresenta tamanho compacto (menor que a série SMP), peso leve e ampla largura de banda de frequência operacional, com uma frequência operacional máxima de até 50 GHz.O conector macho está disponível em dois tipos de interface: detent completo e furo liso. Sua interconexão de acoplamento cego permite flutuação axial e radial da estrutura de acoplamento.É adequado para transmissão de sinais de RF e micro-ondas, bem como aplicações de montagem densa modular, e é amplamente utilizado nos campos de sistemas embarcados em veículos, navios e satélites.
Recursos de Design SMPM de Conectores RF Aeroespaciais
- Design compacto
- Operação em banda de frequência de até 40GHz
- Construção robusta para confiabilidade
- Disponível em várias configurações: opções de montagem reta, em ângulo reto, bulkhead, PCB e flange
- Baixo VSWR e perda de inserção
Interface de Conectores RF Aeroespaciais SMPM
Plugue SMPM Hermeticamente Selado de 50Ω e 40GHz com Furo Liso para Solda em PCB com Pino OD de 0,3mm Conectores RF Aeroespaciais com Baixa Perda de Inserção
Nº do Modelo: SMPM(M)-JHD2-S
Nº do Modelo Similar Hermeticamente Selado SMPM com Furo Liso: SMPM(M)-JHD18-S
Observação: Entre em contato com as vendas livremente para obter uma folha de dados detalhada.
Observação: Verifique nosso catálogo para mais modelos semelhantes de acordo com sua aplicação.
Aplicações de Conectores RF Aeroespaciais
A Xi'an Elite Electronics é especializada em soluções de interconexão sistemática para indústrias exigentes, incluindo:
- Sistemas aeroespaciais e de aviação
- Equipamentos de navegação e radar
- Sistemas de comunicação
- Instrumentos de medição
- Aplicações eletrônicas
Embalagem e Envio
Cada conector SMPM com furo liso Conectores RF Aeroespaciais é cuidadosamente embalado para garantir proteção durante o transporte:
Utilizamos serviços de courier confiáveis para entrega rápida, fornecendo aos clientes informações de rastreamento após o envio.
