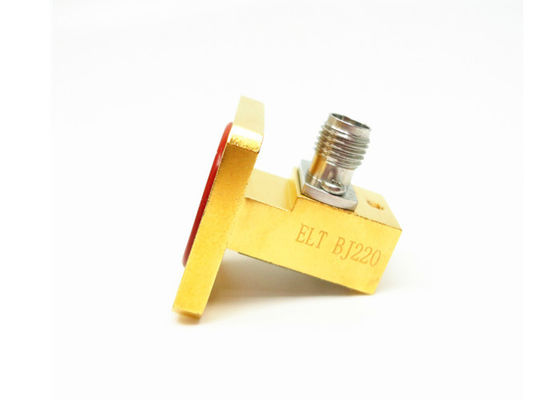

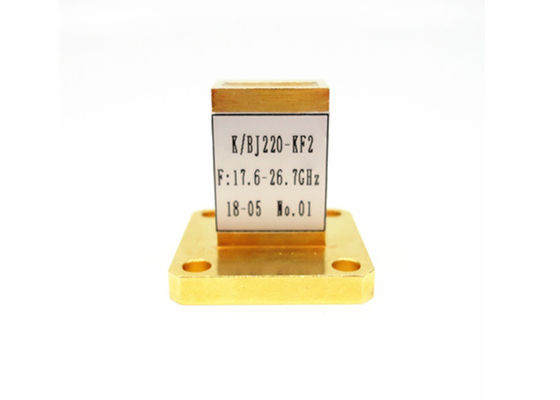

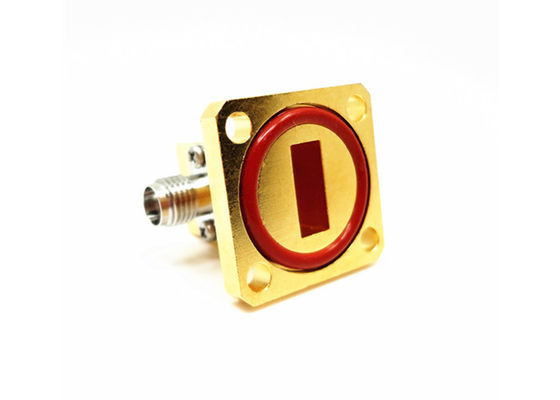

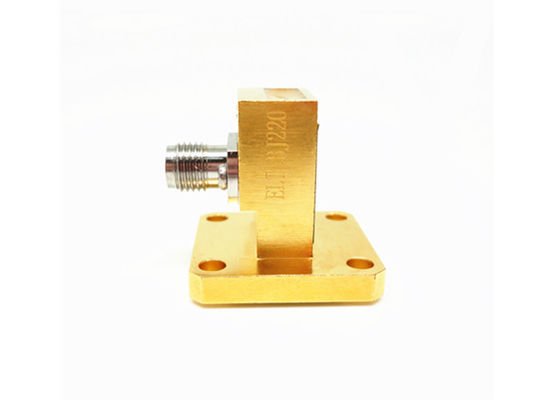

Adaptador de guia de onda WR42 BJ220 K de 17.6GHz~26.7GHz com flange ranhurada de 2.92mm para coaxial com tampa quadrada
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Guia de ondas para adaptadores coaxial | Material: | Conector de latão |
|---|---|---|---|
| Faixa de frequência: | 17.6-26.7 GHz | Conector: | 2.92mm (tipo K) |
| ROE: | 1.25 | Impedância: | 50 ohm |
| Tamanho do medidor de ondas: | WR42 | Estilo corporal: | Ângulo reto |
| Destacar: | Adaptador de guia de onda WR42 para coaxial,Adaptador de guia de onda 17.6-26.7GHz,Adaptador de flange ranhurada de 2.92mm |
||
Adaptador de Guia de Onda WR42 K 2.92mm para Coaxial com Flange Quadrado Ranhurado
Adaptador de Guia de Onda para Coaxial produzido por Xi'an Elite Electronic Industrial Co., Ltd. são divididos em duas estruturas, ângulo reto e lançamento final. Para a extremidade coaxial dos adaptadores de guia de onda, podemos fornecer tipo N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP e muitos outros tipos. Suas frequências variam de 6.5GHz a 50GHz. Nossos modelos de guia de onda variam de BJ84 a BJ400 (wr112-wr22).
Além disso, podemos oferecer adaptadores coaxiais de guia de ondapersonalizados de acordo com os requisitos especiais dos clientes.
Especificação:
| Nome do Produto | Adaptadores de Guia de Onda para Coaxial |
| Tipo de Coaxial | 2.92mm (Tipo K) |
| Tamanho do Guia de Onda | WR42 |
| Estilo do Corpo | Ângulo Reto |
| Faixa de Frequência | 17.6-26.7GHz |
| Impedância | 50 Ohm |
| VSWR | 1.25 |
Catálogo - Adaptadores de Guia de Onda para Coaxial.pdf
Vantagens:
-Nossos adaptadores de guia de onda são de alta confiabilidade, tamanho miniatura e excelente desempenho, etc., o que os torna amplamente adotados em medições de micro-ondas e dispositivos de ondas milimétricas, etc.
Desenho Detalhado:
Lista de Adaptadores de Guia de Onda para 2.92mm (Tipo K) Coaxial:
| Número do Modelo | Descrição | Observação |
| K/BJ220-KF2 | Adaptadores de ângulo reto WR42 para K (2.92mm) fêmea | BJ220=WR42 |
| K/BJ220-KF1 | Adaptadores de lançamento final WR42 para K (2.92mm) fêmea | K=fêmea |
| K/BJ260-KF | Adaptadores de ângulo reto WR34 para K (2.92mm) fêmea | BJ260=WR34 |
| K/BJ260-KF1 | Adaptadores de lançamento final WR34 para K (2.92mm) fêmea | |
| K/BJ320-KF | Adaptadores de ângulo reto WR28 para K (2.92mm) fêmea | BJ320=WR28 |
| K/BJ320-KF1 | Adaptadores de lançamento final WR28 para K (2.92mm) fêmea | |
| K/BJ320-JF1 | Adaptadores de lançamento final WR28 para K (2.92mm) macho | J=macho |
| K/BJ400-KF1 | Adaptadores de lançamento final WR22 para K (2.92mm) fêmea | BJ400=WR22 |
| K/24JS18000-KF | Adaptadores de lançamento final WR24JS18000 para K (2.92mm) fêmea |
Referências cruzadas de Padrões de Guia de Onda
| Padrões Chineses | Padrões Internacionais | Faixa de Frequência (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
OBSERVAÇÃO:
Temos mais de 10.000 tipos de Adaptadores de Guia de Onda para Coaxial à escolha, se o adaptador que você está usando não for encontrado, entre em contato conosco com seus detalhes. Dimensão ODM é bem-vinda.
