Adaptador de Guia de Onda Ângulo Reto WR19 BJ500 Para 1.85mm Fêmea Ângulo Reto Guia de Onda Para Coaxial 1.85/BJ500-KF4
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Nome do produto: | Guia de ondas WR19 para adaptadores coaxiais | Material: | Latão |
|---|---|---|---|
| Faixa de frequência: | 39.2-59,6 GHz | Conector: | 1.85mm |
| ROE: | 1.4 | Impedância: | 50 ohm |
| Tamanho do medidor de ondas: | WR19,BJ500 | Estilo corporal: | Ângulo reto |
| Destacar: | Adaptador de guia de onda WR19 para adaptador de 1.85mm,adaptador coaxial de guia de onda em ângulo reto,Adaptador de guia de onda BJ500 de 39.2-59.6GHz |
||
WR19 BJ500 Para 1,85 mm Fêmea Guia de Ondas Para Adaptador Coax 39.2GHz~59.6GHz Ângulo Direito
A frequência deAdaptadores de condução de ondas para coaxãoprocessados porElite Electronic(Capacitação5.4 GHz-110 GHzCom alta fiabilidade, pequeno tamanho e excelente desempenho, é amplamente utilizado em equipamentos de medição de microondas e ondas milimétricas.guias de ondas rectangulares e duplos, e os guias de onda não-padrão podem ser personalizados de acordo com os requisitos do utilizador.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 e microstripOs adaptadores de guia de ondas para coaxial são divididos em dois tipos: lançamento final e lançamento em ângulo reto a partir da orientação da interface.uma estrutura de alta potência.
Especificação do1.85/BJ500-KF4:
| Nome do produto | WR19 Guia de onda para adaptadores coaxial de 1,85 mm tipo ângulo reto |
| Número do modelo. | 1.85/BJ500-KF4 |
| Tipo coaxial | 1.85mm |
| Tamanho do guia de ondas | WR19 (BJ500) |
| Estilo do corpo | Ângulo reto |
| Faixa de frequência | 39.2-59.6 GHz |
| Impedância | 50 Ohms |
| VSWR | 1.4 |
Vantagens:
-Nossos adaptadores de guia de ondas são de alta confiabilidade, tamanho em miniatura e excelente desempenho, etc., o que os torna amplamente adotados em dispositivos de medição de microondas e ondas milimétricas, etc.

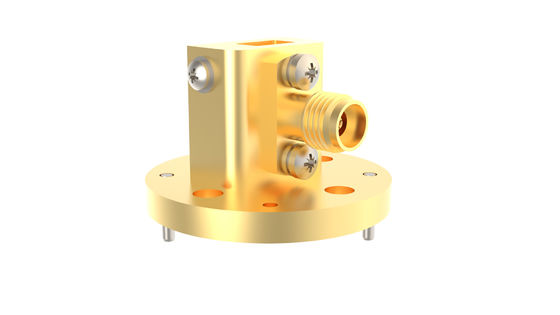

Desenho de contorno e fotos deWR19 BJ500 a 1,85 mm Fêmea de guia de ondas para adaptador coaxal1.85/BJ500-KF4:
Lista deGuia de onda para adaptadores coaxial de 1,85 mm:
| Número do modelo | Descrição | Notas |
| 1.85/BJ500-KF4 | WR19 ((BJ500) para adaptadores femininos de ângulo reto de 1,85 mm | |
| 1.85/BJ500-KFE1 | WR19 ((BJ500) para adaptadores de lançamento femininos de 1,85 mm | BJ500=WR19 |
| 1.85/BJ620-KF | Adaptadores de ângulo reto femininos de 1,85 mm WR15 ((BJ620) | BJ620=WR15 |
| 1.85/BJ620-KFE | WR15 ((BJ620) a 1,85 mm adaptadores de lançamento de ponta feminina | |
| Tipo personalizado | Os tamanhos personalizados são aceitáveis |
Referências cruzadas da norma do guia de ondas
| Padrão chinês | Padrão internacional | Faixa de frequência (GHz) |
| BJ84 | WR112 | 6.57-9.99 |
| BJ100 | WR90 | 8.20 a 12.5 |
| BJ120 | WR75 | 9.84 ~ 15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6 ~ 26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5 a 40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8 a 75.8 |
| BJ740 | WR12 | 60 ~ 90 |
| BJ900 | WR10 | 74~110 |
Nota:
Temos mais de 1000 tipos deGuia de ondas para adaptadores coaxialpara escolha, se o adaptador que está a usar não for encontrado, por favor contacte-nos com os seus dados.A dimensão ODM é bem-vinda.
